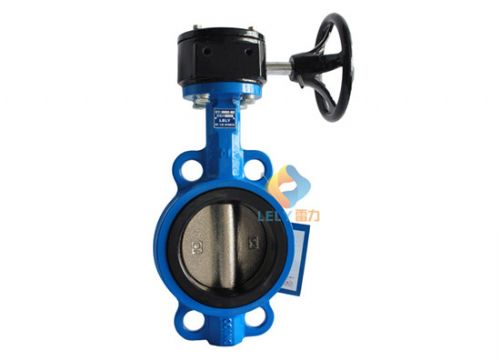

D371X型对夹软密封蝶阀

  • 价格:电询
  • 品牌:雷力
  • 型号:D371X型
  • 联系:韩旭 021-51097527 18662277011
              联系我时请告知是在建材采购网看到的
  • 公司:雷力(上海)阀门有限公司
  • 产品介绍
    特点是:结构简单,体积小、重量轻。旋转手柄90°,即可轻松启闭阀门,并可保持阀门停留在需要的开启角度上。

    特点:
    ● 选择不同零部件材质,可适用于多种介质
    ● 表面环氧树脂涂层,防腐、美观

    ● 轴板无销连接、结构轻便,运输、安装、维修方便
    ● 90°启闭,开关迅速。操作扭矩小,省力轻巧
    ● 软密封、零泄漏,使用寿命长


    项目名称
    采用标准
    可选标准
    设计制造验收  GB12238-1989  ISO/DIN10631-1991、API598
    阀门结构长度  GB12221-1989   ISO5752-1988
    阀门法兰连接  GB9113-2000  ANSI.B16.5、ISO7005、JIS B2238、2239
    阀门检验   GB/T13927-1992    ISO/DIN5208-1987
    阀门标志  GB12220-1989   ISO05209-1987
    产品名称 对夹式手柄中线蝶阀
    连接形式 对夹式
    公称通径 DN40~DN150
    公称压力 PN10/PN16
    试验压力
    壳体试验:公称压力×1.5倍
    密封试验:公称压力×1.1倍

    外表喷涂 环氧树脂涂层
    驱动形式 流线型铝手柄 或 高强度玛钢手柄
    适用温度 -30℃~180℃
    适用介质 水、盐、酸、碱、天然气、空气、醇类、油类、食品、蒸汽等


    零件名称
    可选材料
    阀体
    球墨铸铁(DI)、灰铸铁(CI)、铸钢(WCB)、不锈钢(CF8/CF8M)
    阀板
    球铁覆尼龙(N)、球铁电镀(D)、CF8(P)、CF8M(R)、铝青铜(T)
    阀座
    乙丙橡胶(EPDM) 、丁腈橡胶(NBR)、 聚四氟乙烯(PTFE)、氟橡胶 (VITON)、硅橡胶(SEP)、耐热EPDM 耐磨EPDM
    阀轴
    不锈钢416SS 不锈钢316SS 不锈钢304SS 碳钢45#镀镍磷
    驱动
    铝手柄  玛钢手柄


    1、管道对夹法兰标准必须与蝶阀标准相符,对夹连接法兰建议使用蝶阀*法兰;

    2、使用安装前应检查使用条件是否与本蝶阀性能相符;

    3、安装前应先清理阀门内腔与密封面,不许有污物杂物附着;

    4、阀座两端突出阀体端面作为法兰密封垫,蝶阀安装时无需再加密封垫;

    5、本蝶阀可以安装在水平、垂直及任意角度的管道上,并可双向使用;

    6、蝶阀不得安装于管道拐角处,不允许倒立安装;

    7、安装时蝶阀必须处于关闭位置,确保蝶板不与管道法兰等碰撞;

    8、确认法兰焊接无误,蝶阀装上后不允许再焊法兰,以免烫伤橡胶件和防腐覆层;

    9、蝶阀如发生启闭失常,应查明原因,排除故障,不得利用敲、砸、撬和手柄接杆加长臂等方法强行启闭。
