是以致密的特级或一级高铝矾土熟料为主要原料，磷酸溶液或磷酸铝溶液为结合剂，经半干法机压成型后，于400~600℃热处理而制成化学结合耐火制品。它属于免烧砖，为避免在高温使用过程中制品收缩较大，配料中一般需要引入加热膨胀性原料，如蓝晶石、硅线石、叶蜡石、硅石等。
与陶瓷结合的烧成
高铝砖相比，其抗剥落性更好，但其荷重软化温度较低，抗侵蚀性较差，因此需加入少量的电熔
刚玉、

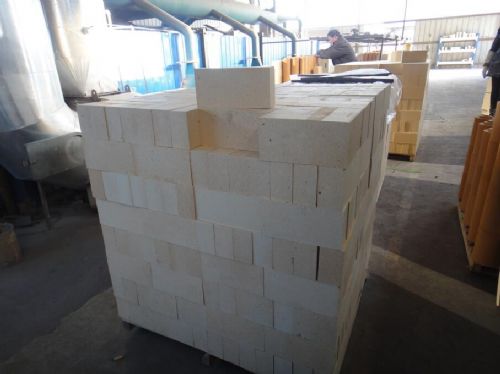

莫来石等，以强化基质。磷酸盐结合高铝砖适用于水泥窑、电炉顶、钢包。 我厂生产的磷酸盐高铝砖采用优质高铝矾土为原料，用磷酸二氢铝结合，
烘干炉烘干而成。磷酸盐高铝砖主要用于干法水泥生产窑、
回转窑、磷化工窑炉等，磷酸盐高铝砖耐火度高，耐磨性能好，强度大。
（特高砖）
磷酸盐结合
高铝砖
磷酸盐结合
高铝砖
高荷软
磷酸盐砖
牌号
p
PA
AI2O3 ≥
75
75
80
78
Fe2O3 ≤
2.0
2.0
2.0
2.0
CaO ％
0.6
0.6
体积密度
g／cm3
≥2.65
≥2.7
≥2.75
≥2.8
耐火度≥
1770
1790
1790
1790
显气孔率≤
18
18－21
20
19
常温耐压强度
mpa
≥60
≥70
≥75
≥80
荷重软化温度
℃≥
1400
1350
1450
1460
热震稳定性
（1100℃水冷）次
15
20
