一、 主要结构
该

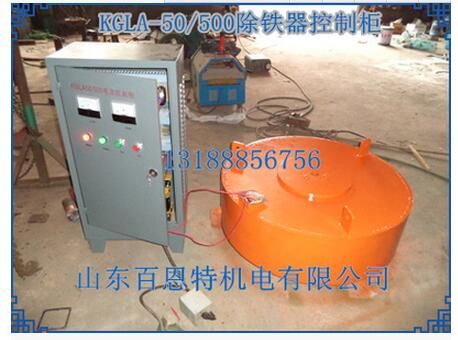

电源箱（柜）采用桥式整流电路，输入电压为220V或380V，直流输出端与负载
磁铁线圈形式固定闭合回路，并附有续流二极管，以防二次过压损坏设备。控制部分采用先进的集成电路，线性好，可在
线路板上限流，带隔离，调整方便。
二、 技术规范及工作条件
1、
型号
输入电压
直流输出电压
*大输出电流
工作方式
KGLA20/500
220V
0-190V
15A
连续
KGLA30/500
220V
0-190V
20A
KGLA30/500
380V
0-300V
20A
KGLA50/500
220V
0-190V
30A
KGLA50/500
380V
0-300V
30A
2、周围介质温度不得超过±40℃，相对湿度不大于80％。
3、周围环境无腐蚀气体。
三、使用步骤
1、检查负载（电磁线圈）正常情况下，线圈接线至
接线端子的输出端。
2、接入电源前应将

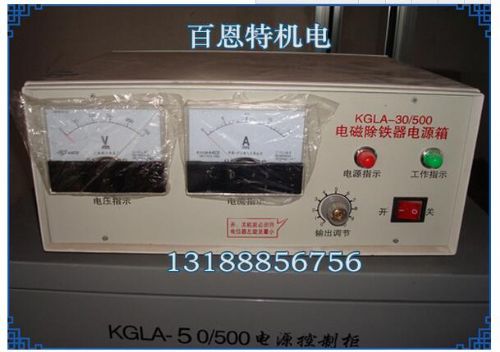

控制箱面板上的
电源开关拨至关（或OFF），“输出调节”电位器应左旋至*小。
3、将220V（或380V）电源接入KGLA接线端子的“电源”上。
4、将电源开关拨至开（或ON）上，此时电源指示灯亮。
5、将“输出调节”电位器慢慢右旋使用
电流表或
电压表指示在额定数值上，工作正常。
6、停止使用时应先将“输出调节”电位器左旋为零，然后电源开关关置于关（或OFF）状态，操作完毕。
四、注意事项：
1、本机应可靠接地。
