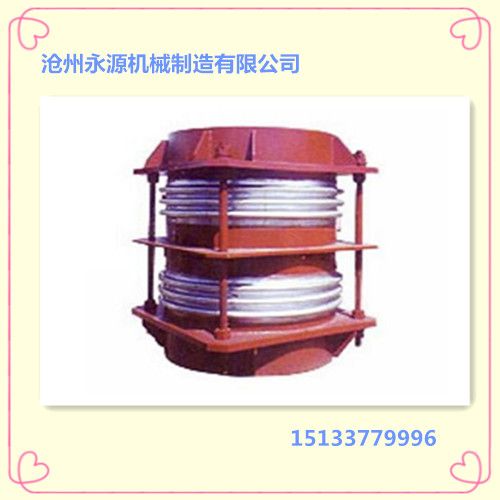

又称横向型波纹
膨胀节、横向波纹
伸缩节、波纹
补偿器。可以补偿弯曲
管道的横向位移和角位移。
连接方式：
1、
法兰连接，
2、接管连接。
对支座作用力的计算：
横向弹力：Fy=Ky·Y
弯矩：M=Fy·L
式中：Ky-横向刚度N/mm
Y-横向实际位移（变形量）mm
L-管架到补偿器中点的距离m
横向补偿量：根据用户要求型号：本公司生产DN100-DN5000，压力级别0.1Mpa-2.5Mpa。
ｅｇ：大拉杆补偿器应用举例（不考虑温度对补偿量及刚度的修正）
某碳
钢管道，公称通径500mm，工作压力0.6MPa，介质温度350℃，环境*低温度-10℃，安装温度20℃，根据管道布局（如图）需安装一大拉杆补偿器，用于补偿AB管段160mm的横向位移，疲劳破坏次数按15000次考虑，试计算支座AC的受力。
解：（1）根据AB管段的横向位移
Y=160mm，查样本可选用0.6DLB500-FB-2000，横向补偿量Y0=193Mm，横向刚度Ky=22N/mm
（2）A、C支座受力计算
计算时考虑“冷紧”且冷紧量可取实际补偿量的一半即1/2Y。
FA=Ky·160/2=22×80=1760(N) MA=FA×2=1760×2=3520（N·m）
FB=Ky·160/2=22×80=1760(N) MB=FB ×2=1760×2=3520（N·m）
即：A，C支座分别承受1760牛顿的推力和3520牛顿·米的力距。
