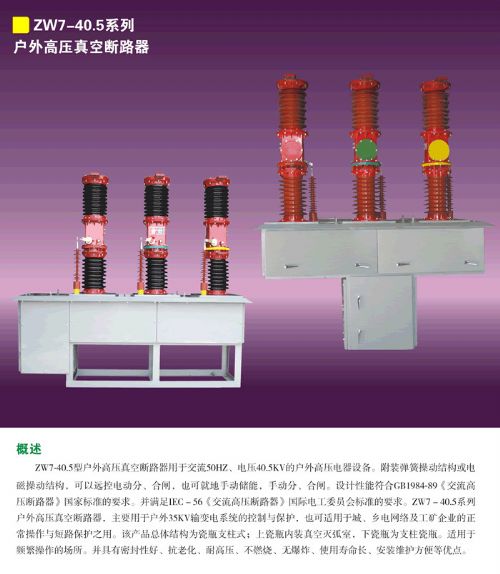

操动结构或电磁操动结构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压
断路器》国家标准的要求。并满足IEC－56《交流
高压断路器》国际电工委员会标准的要求。该系列户外高压
真空断路器总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。
适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸、使用寿命长、安装维护方便等优点，主要用于户外35KV输变电系统的控制与保护，也可适用于城、乡电网及工矿企业的正常操作与短路保护之用。
二、型号及含义
三、
器工作原理；

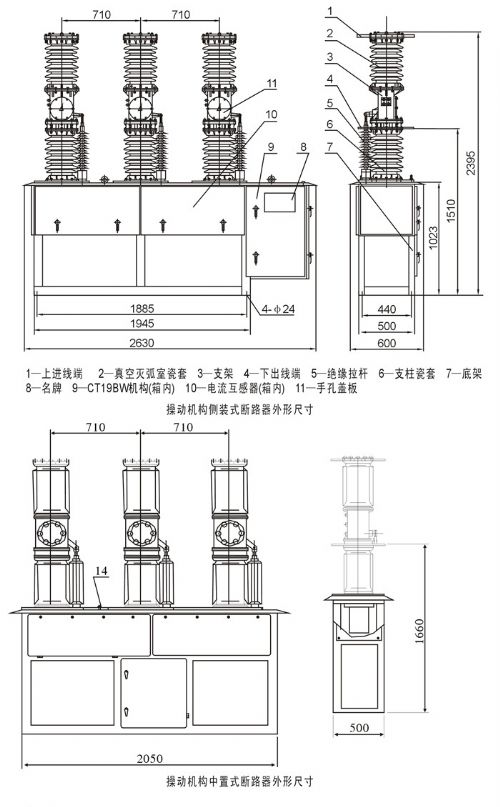

该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与
弹簧机构的输出轴相联。弹簧机构及断路器联结的联杆在一个防水的机构箱内。该产品主要由真空灭弧室、电流
互感器、传动机构及弹簧操动机构组成。
四、主要特点
: a. 采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；b. 结构简单，免维护，不检修周期长；c. 绝缘性能好，抗污秽能力强；d. 可配弹簧或电磁操动机构，机械性能可靠，可频繁操作，无火灾和爆炸隐患；e. 内装
电流互感器计量精度达0.2S级，电流比50/5-1600/5可选复变比； f. 内附凝露控制器，能保持断路器在一定的温度湿度下可靠运行。 g. 带保险遥控≤
200mm以内。
五、真空管介绍； 断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为
CuCr50材料，采用杯状纵磁场结构，因而具有开断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、*、噪音低等优点。真空灭弧室装在上瓷瓶内，不但避免了冲油及充SF6气体带来的诸多弊端，而且使检修和维护更为方便，在灭弧室与瓷瓶之间用
绝缘材料硅酯填充，解决防凝露问题，该绝缘材料具有良好的绝缘性能、耐老化、耐室外、而高温等特点。
六、正常使用条件1. 周围空气温度：上限：+40℃下限：一般地区-30℃，高寒地区-40℃；
2. 海拔不超过1000m；3. 风压不超过700Pa (相应于风速34m/s)； 4. 地震烈度不超过8度； 5.
空气污秽程度Ⅲ级；
注：超出以上规定，用户同制造厂协商。
七、订货须知：
订货时请在合同上注明：
1.产品型号及名称。
2.机构类型（手动或电动）
3.如电动机构请分别注明合，分闸线圈及储能
电机的额定电压（AC220V DC220V DC110V）
4.如需要互感器过流保护装置，请注明互感器电流比
