安装方式：
安装方便，对电缆沟壁要求基本平整，对设计不同层数的电缆沟均能施工。施工时，需根据安装施工图及
电缆支架安装孔位置，用M12膨胀
螺丝将电缆支架固定在墙上，
螺栓和支架之间必须加装
垫片。
型号
臂长mm
根部宽mm
圆孔直径mm
DLJ250
250
190
160
DLJ350
350
190
150

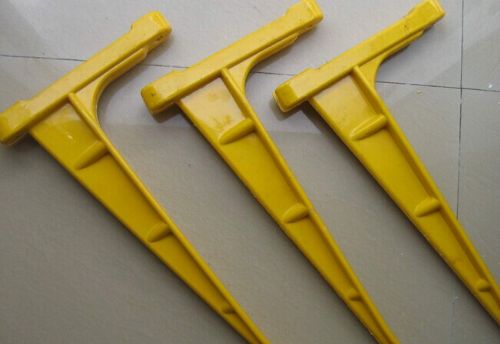

分为整体式
复合电缆支架、组合式复合电缆支架、
螺钉式复合电缆支架和预埋式复合电缆支架等四大系列20多个型号产品，是我国电缆支架的前行者。
复合型电缆支架材料即SMC，具有优越的电气性能，耐腐蚀性能，质轻及工程设计容易、灵活等优点，其机械性能可以与部分金属材料相媲美，因而广泛应用于航空航天、
运输车辆、电子、电气等行业中。
具有以下特点：
1、 具有强度高、重量轻（重量只有钢的1／4，混凝土管的1／10左右）运输方便，施工简捷；
2、 表面光滑，摩擦系数小，不损伤电缆。 整体绝缘，无电腐蚀，可防止产生涡流；
3、耐水性好，可以长期在潮湿或水中使用。使用环境广；
4、耐热、耐寒，防火性能优。它能在-50℃—130℃之间使用；
5、具有防腐蚀，不生锈，使用寿命长，免维护等优点；
6、绝缘性能好，支架本身无需接地，可减少安装劳动工作量及降低成本。
使用说明：
1、根据电缆沟的净宽及电缆型号大小选择支架规格。其中NDJ350电缆支架运用的电缆外径不大于110毫米、NDJ250轻型支架适用的电缆外径不大于80毫米。如有特殊要求，可根据实际情况供需双方协商确定。
2、安装宜水平走向，如倾斜则需采用其他措施固定电缆。
3、支架采用Φ14、Φ16螺栓或Φ14、Φ16膨胀螺钉固定，螺钉预埋深150毫米。
4、要求平衡、竖直，同侧支架水平间距80厘米，双侧支架错开安装，保证支架均衡承载。
5、固定墙面须平整，保证底座受力面积，避免扭曲。铺设电缆时，宜采用自上而下铺设，拖动电缆时宜水平拖
