具有效率高,质量可靠,价格合理,性能可靠等优势,是辽宁鑫盛铁路器械有限公司的重点产品之一
主要技术性能指标
1、*大功率:1.4 Kw。
2、
发动机形式:单缸、二冲程、强制风冷。
3、发动机*大功率转速:4400 r/min。
4、冲击频率:1300 /min。
5、冲击能量:55 J。
6、无工具质量:23 Kg。
7、起动方式:手拉索自动回位起动器。
8、作业方式:单人操作
采用汽油机与

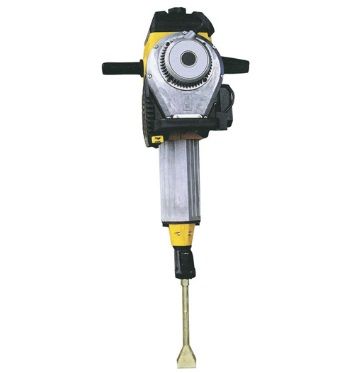

捣固机直接连接的设计,主要由汽油机、减振装置、传动轴、振动体和手把组成。其工作原理为:汽油机经
离合器、软轴带动偏心铁,产生振幅实现捣固作业。
基本结构:1、启动手柄、2 汽油机、3、手把、4、离合器、5、减振装置、
6、捣固棒7、镐头
使用与维护
1.使用前的准备
1.1检查或紧固机器各部
螺栓和
螺纹连接处,应连接牢固。
1.2将汽油和二冲程汽油机*
润滑油以25:1的比例混合,并搅拌均匀。NCD-1内燃冲击式捣镐
1.3将混合汽油灌入汽油机机箱,擦净外表面残留的汽油。
1.4向偏心块
轴承内注油(30号机械油)。注油时,先从套筒端盖上卸下M6X10内六角
螺钉,然后用针管向油孔内注油,注油完毕,再将螺钉紧固。首次注入量为20ml,以后每工作100小时注油一次,每次注油10ml.NCD-1内燃冲击式捣镐
注意:棒内润滑油不可过量,油面高度以不接触到偏心块下端轴承为宜。
1.5检查无误后准备启动。
注意:本机器选用的主机为二冲程全方位工作汽油机,请使用汽油二冲程小松汽油机*润滑油的混合汽油,否则将影响汽油机工作或造成汽油机拉缸损坏。
