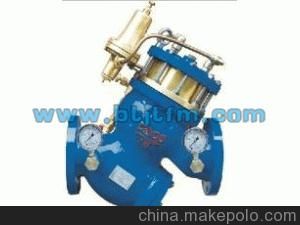

YQ98001型过滤活塞式减压阀

  • 价格:电询
  • 产地:泊头
  • 品牌:金泰
  • 型号:YQ98001
  • 规格:50-600
  • 联系:李韦韦 0317-8177598 13833799516
              联系我时请告知是在建材采购网看到的
  • 公司:泊头市金泰阀门厂
  • 产品介绍
    是一种利用介质自身能量来调节与控制管路压力的智能型阀门。当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力 高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时,导阀 开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度 不变,出口压力稳定。出口压力不因进口压力变化而改变,亦不因主阀出口流量的变化而改变,安全可靠地将出口压力维持在设定值上。该阀减压精确,性能稳定、 安全可靠、安装调节方便,使用寿命长。可用于生活给水、消防系统及工业给水系统。

    主要零件材料:
    零件名称 材质
    阀体、阀盖 铸铁、铸钢、不锈钢
    阀座 锡青铜、不锈钢
    阀瓣 碳钢、不锈钢+橡胶
    阀杆 铝青钢、铬不锈钢
    活塞 铬不锈钢+橡胶
    过滤网 不锈钢
    不锈钢
    弹簧

    性能参数

    公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 调压范围(MPa) 缓闭时间(S) *低动作压力(MPa) 适用介质 介质温度(℃)
    1.0 1.5 1.1 0.09-0.8 3-60
    (可调) ≥0.07 水 0-80
    1.6 2.4 1.76 0.15-1.4
    2.5 3.75 2.75 0.2-2.0

     外形尺寸
    公称通径 尺寸(公称压力PN=1.6、2.5MPa)
    DN L H D K N-φ H1 H2
    40 270 400 150 110 φ18X4 155 236
    50 270 400 160 125 φ18X4 155 236
    65 290 410 185 145 φ18X4 165 250
    80 360 425 200 160 φ18X8 180 280
    100 400 460 220 180 $18X8 21O 310
    125 470 550 250 210 φ18X8 240 370
    150 535 610 285 240 φ23X8 260 413
    200 670 772 340 295 φ23X12 330 51O
    250 780 935 405 355 φ27X12 410 568
    300 895 1000 460 410 φ27X12 485 1075
    350 1000 920 520 470 φ27X12 260 不带过滤器
    400 1120 1145 580 525 φ27X12 290 不带过滤器
