适用范围
适用于温度、压力、流量、液位、重量等工业过程参数的测量、显示与控制，并将过程参数变送输出给后级仪表、积算仪、
记录仪或计算机系统。
功能特点
万能输入信号
通过简单的软、硬件设定即可适用于以下任意一种输入信号。
热电阻：Pt100、Pt100.0、Pt10、Cu50、Cu100。
热电偶：K、E、S、B、J、R、T、N，并带自动冷端温度补偿。
标准信号：0-10mA、4-20mA、0-5V、1-5V，线性或开方信号。
远传
压力表：30-350 ，信号偏差可现场按键修正，即设即用。
一般线性非标信号：0-60mV以内或0-60mV以上0-5V以内任意信号可按键即设即用。
其它特殊订做的非标输入信号。
单片机智能化
零点和放大倍数可自动跟踪，长期运行无漂移。
全部参数可按键设定。
双屏显示，附屏显示内容可设定。
报警控制参数可设定
*多可带两个报警控制
继电器输出。
每个继电器的报警值和报警回差可分别设定。
每个继电器的报警方式(上限报警或下限报警)可设定
断线或超量程状态下，每个继电器的输出状态可分别设定。
对于现场干扰或线路接触不良造成的异常报警，每个继电器的不响应（屏蔽滤波）时间（0-10秒）可分别设定。
隔离变送输出方式：0-10mA/4-20mA/0-5V/1-5V可设定。
可带RS485/ RS232/Modem等隔离通讯接口。
XMB5000系列智能数字显示控制变送仪选型表
型 谱 说 明
XMB 数字显示控制变送仪表
设计序列 5 设计序列，采用开关
电源控制类型 0 不带控制报警
1 带二位控制或单限报警
2 带三位控制或双限报警
输入信号
类 型 1 适配热电偶
2 适配热电阻
3 适配霍尔
变送器 4 适配远传压力表
5 适配直流0～10mA
6 适配直流4～20mA
7 适配直流0～5V
8 适配直流1～5V
9 用户特殊要求的分度号
U 万能分度号输入
变送输出
类 型 5 0～10mA变送输出
6 4～20mA变送输出
7 0～5V变送输出
8 1～5V变送输出
9 特殊规格变送输出
外形结构

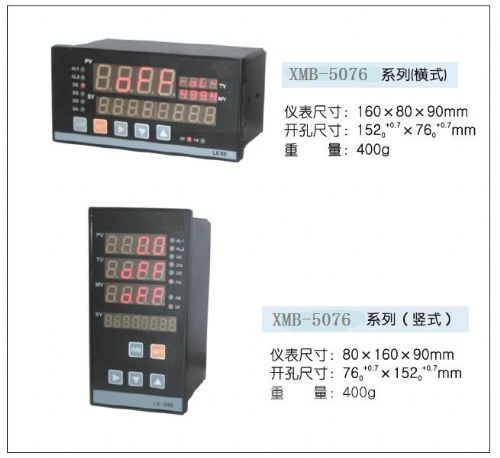

类 型 160×80×80mm横表
V 80×160×80mm竖表
F 96×96×110mm方表
S 96×48×110mm横表
SV 48×96×110mm竖表
变 送 器
配电电源 缺省为不带
直流电源输出
P 带直流24VDC(25mA)电源输出供电电源
类 型 供电电源220VAC
D 供电电源24VDC
通讯接口
类 型 备注：
外形结构为S、SV的仪表不具有此项功能。 不带通讯接口
RS232 RS232隔离通讯接口
RS485 RS485隔离通讯接口
MODEM Modem隔离接口
PRN 串行标准打印接口
特 殊
功能码 □□□□ 0000表示无特殊功能码
示例说明：
XMB5066PRS2320000 0～10.00m
4～20mA输入，4～20mA变送输出，显示量程0～10.00m，160×80mm横表，带24VDC电源输出，带RS232隔离通讯接口，无特殊功能码。
