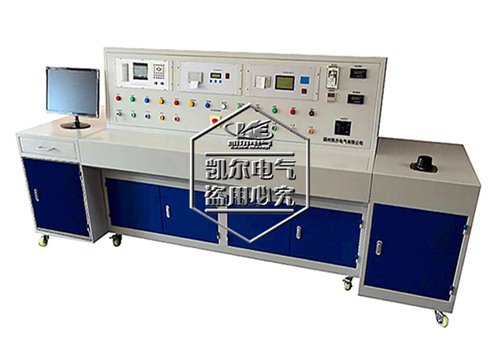

一、是根据电力用户需求将
变压器空载短路测试仪、变比组别测试仪、直流
电阻测试仪、电动
调压器等组合而成。本测试仪可测量变压空载电流、空载损耗、短路损耗、阻抗等参数，还可测量变压器的直流电阻、变压比、变比误差、接线组别等。如用户需要耐压测试，可外配高压
试验变压器（可放置于本
测试台内部），即可进行交直流耐压泄露试验。
是测量变压器、空载短路、变比、直阻、耐压、控制于一体的*测试设备，具有体积小、重量轻、精度高、测试简便，是电力部门更新换代的理想产品。
二、主要特点
本测试仪采用240×64点阵液晶显示屏（带背光）同时显示三相电压、电流、功率、功率因数、频率因数、频率等20个参数。可测试空载和短路试验所需的电量参数。线性范围宽，读数重复性好，性能稳定。空载、短路试验时，具有测量参数可同步取样，避免了表计多及读数不同步造成的误差。
三、工作条件
1、环境温度：0 - 40℃
2、相对湿度：20％ - 85％
3、工作
电源：380V（三相四线）、50HZ±5Hz
4、输出电压：0 - 430V
5、输出电流：0 - 100A
6、*大测量范围：1600KVA/10KV
电力变压器 A、空载短路试验部分
仪器特点：
1、采用240×64点阵液晶显示屏（带背光）同时显示三相电压、电流、功率、功率因数、频率因数、频率等20个参数；
2、可测试空载和短路试验所需的电量参数；
3、线性范围宽，读数重复性好，性能稳定，且可打印；
4、技术指标：
参 数
技 术 指 标
电压（V）：量程500V±（读数的0.1％+量程的0.1％）
电流（A）：量程80A±（读数的0.1％+量程的0.1％）
功率（W）：±（读数的0.1％+量程的0.1％）
功率因数：范围0 - 1 精度±5个字
频率：40 - 60Hz 0.05％
B、变比测试仪部分
仪器功能：
1、可测量0～11各种组别（含Z接线）变压器，由内部软件控制测量，外部操作简单；
2、具有分接测试功能，应用方便；
3、高低压隔离，可测量
自耦变压器；
4、具有对未知组别、变比进行分析功能；
5、自动保护系统完整，避免仪器损坏，能自动记录20组数据，断电数据不丢失且可打印；
6、技术指标：
（a）变比设计测试范围：1～5000
（b）准确度：0.2％ （1～5000）
（c）误差分辨率：0.01％
C、直流电阻测试部分
仪器特点：
1、采用高精度16位A/D转换器，测量数据稳定，重复性好；
2、测试电流设定方便快捷；
3、采用背光汉字液晶显示，清淅度高、操作简便；
4、技术指标：
（a）电阻测量范围：1mΩ - 2KΩ，显示分辩率1uΩ
（b）电阻、电压、测量准确度：0.2％
（c）电流源输出范围：0.1A、1A、10A
（d）电流源输出功率：100W
