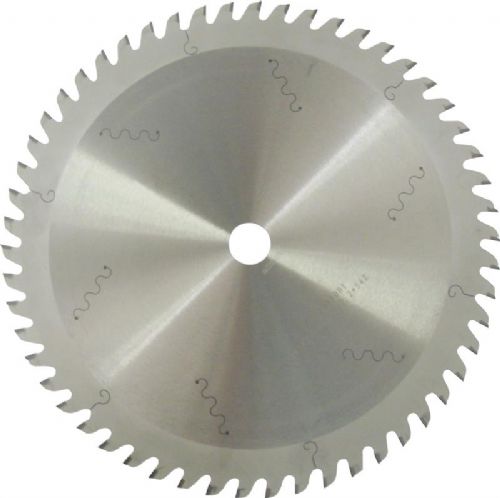

钻石开料刀

  • 价格:9元/片
  • 产地:广东深圳
  • 品牌:牛宏
  • 规格:275*40/25.4*54/60/72Z*2.4/3.0
  • 联系:蒋生 0755-36923760 13510793065
              联系我时请告知是在建材采购网看到的
  • 公司:深圳市牛宏精密科技有限公司
  • 产品介绍
    重量:2KG
    性能: 适用于FR2,FR4 ,CEM1、CEM3 、覆铜板、铝基板等板材的开料切割加工。

    规格型号:
    ø350*40/25.4*54/60/72Z*2.4/3.0/3.2/3.5/4.0
    ø375*40/25.4*54/60/72Z*/3.0/3.2/3.5/4.0
    ø350*40/25.4*54/60/72Z*3.0/3.2/3.5/4.0

    金刚石材料采用美国通用公司聚晶金刚石复合片,刀体采用西德原装进口纯正钢材,所以刀具坚久耐磨、不掉齿、加工板材无毛刺、刀具使用寿命一般可加工3000米左右。缺口不大于0.3Mm情况下,可研磨8次以上。PB300163.JPG
    针对客户生产作业中,有以下几点建议供大家探讨,以尽量避免产生严重的披锋。
       下面是刀具的一个工作原理,刀具切板其实是刀对板材进行挤压的的一个过程,在这个过程当中板材会发生变形(如图一),现在贵司对于2oz板材出现披锋是因为这两种板材铜比较厚。铜本身的性质很软对于金刚石刀具切割性质恰好相反,金刚石刀具切割性质是切割比较硬的物质效果会比较好,因为铜在高温情况下会粘附在刀刃上就会增加刀具的阻力,在使用一段时间后就会出现披锋现象。如果有这种显像出现就要在刀具切削用量三要素上做改动{三要素是指是指切削速度 v c 、进给量 f (或进给速度 v f )、背吃刀量 a p 三者的总称。(注:1、切削速度vc 是指刀具切削刃上选定点相对于工件待加工表面在主运动方 切削用量
    的瞬时速度单位为M/min。

    2、进给量f 在主运动每转一转或每一行程时(或单位时间内),刀具与工件之间沿进给运动方向的相对位移,单位mm/s。

    3、背吃刀量(切削深度)ap 待加工表面与已加工表面之间的垂直距离,单位mm)}或者改动板材切割数量,才会比较好的改善披锋这种情况和延长刀具寿命。



    1、裁切厚参考表:

    基板厚度
    基板数量
    合计板厚
    0.1-0.2MM
    110SHT
    12-22MM
    0.3-0.5MM
    55SHT
    18-28MM
    0.6-0.9MM
    38SHT
    24-30MM
    1.0-1.2MM
    28SHT
    26-30MM
    1.3-1.6MM
    20SHT
    26-30MM
    1.6MM以上
    18SHT
    30MM
    注:设备裁切总厚度为38MM,减3SHT木垫板8MM,可裁切基板厚为30MM
       本公司生产的开料锯片采用的电脑火花机放电研磨,达到精度高,刀具偏摆控制0.02MM内,刀齿角度精度达到+/-1度。
