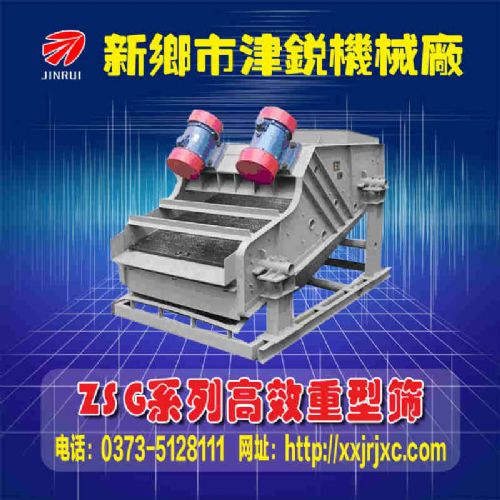

是一种新型高效的通用矿用
振动筛分设备，其筛箱运动轨迹近似为直线，故属于矿用
直线振动筛，其筛分特征等同于其它直线振动筛类产品。该系列矿用振动筛结构简单、可靠，筛分能力大且能耗少、维修简便，广泛应用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对较大块状物料及中、小块状物料的分级作业。
结构说明:
由振动源、筛体、
筛网、减振装置和底拖组成，筛机侧板采用优质
钢板制作而成，侧板与横梁、激振器底座采用高强度
螺栓或环槽
铆钉连接，结构合理，坚固耐用。
型号说明:
ZS G × B □ □
┬ ┬ ┬ ┬ ┬ ┬
│ │ │ │ │ │
│ │ │ │ │ │
│ │ │ │ │ └──────── 筛子长度
│ │ │ │ └────────── 筛子宽度
│ │ │ │
│ │ │ └───────────- 封闭
│ │ │
│ │ └───────────── 层次数
│ │
│ └──────────────- 高效代号
│
└──────────────── 振动筛代号
安装与调试:
1.安装前应参照安装图制作混凝土基础，预埋
地脚螺栓或预埋钢板，预埋钢板平面度误差≤3Mm。
2.安装完毕，检查调整各级
弹簧，使各支撑位置受力均匀，电动机轴线应低于振动器轴线3-5mm，对称点支撑弹簧应水平等高(误差≤3Mm)。
3.筛机各部位应牢固连接，所有螺栓开机前应紧固一次。
4.短时开机，检查两台振动源转向，使其相反。
5.调整振动源的偏心块夹角，可以调整激振力，从而调整筛机振幅。
6.与其他障碍物间的距离不小于100mm。
使用与维护:
a.筛机启动前，应检查各
紧固件螺栓有无松动，如有松动应重新紧固。
b.筛机空载运行4-6小时，要求筛体运行平稳，无横摆及异常声音，激振器
轴承温度≤75℃。
c.空转运行后，应将各部位螺栓重新紧固一次。
d.正常运转后，定期检查各紧固件螺栓紧固状况。
e.经常检查易损件的状况，对已损坏或失去弹性的减振弹簧要及时更换。
筛网发生松裂或磨损，应及时紧固或更换。振源的调整、使用和维护，请参照振源使用说明书(振动
电机使用3个月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。
f.停车前应先停止给料，待筛面物料走完后再停车。
