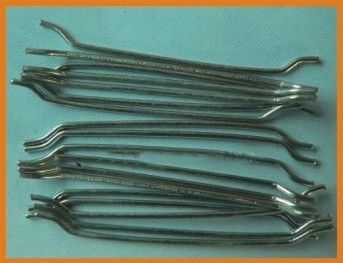

以切断细钢丝法、冷轧
带钢剪切、钢锭铣削或钢水快速冷凝法制成长径比（纤维长度与其直径的比值，当纤维截面为非圆形时，采用换算等效截面圆面积的直径）为30～100的纤维。
用途
主要用于制造
钢纤维混凝土，任何方法生产的钢纤维都能起到强化混凝土的作用。
纤维的增强效果主要取决于基体强度（fm），纤维的长径比（钢纤维长度l与直径d的比值，即I/d），纤维的体积率（钢纤维混凝土中钢纤维所占体积百分数），纤维与基体间的粘结强度（τ），以及纤维在基体中的分布和取向（η）的影响。当钢纤维混凝土破坏时，大都是纤维被拔出而不是被拉断，因此改善纤维与基体间的粘结强度是改善纤维增强效果的主要控制因素之一。
加入钢纤维的混凝土其抗压强度、拉伸强度、抗弯强度、冲击强度、韧性、冲击韧性等性能均得到较大提高。
结合钢纤维混凝土抗拉强度、弯拉强度（抗拉强度）设计公式
钢纤维混凝土抗拉强度
钢纤维混凝土抗拉强度，可通过试验所得的劈裂抗拉强度乘以强度折减系数0.80确定，劈裂抗拉强度试验方法按GB J81规定进行
钢纤维混凝土抗拉强度标准值fftk=ftk（1+αt?ρf?lf/df)
fftk，ftk－－钢纤维混凝土抗拉强度标准值，设计值；
αt－－钢纤维对钢纤维混凝土抗拉强度影响系数，宜通过试验确定；
ρf－－钢纤维体积率（即钢纤维掺量体积率）
lf－－钢纤维长度
df－－钢纤维直径或等效直径
lf/df－－钢纤维长径比
