工作原理
具有双向无气泡紧密关闭性能。这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触,因此不会产生摩擦或磨损,并且产生一种扭矩使得弹性密封具有足够的”焊接”性能,确保密封接触的均匀一致性。
三重偏心几何形状
偏心1,阀轴位于阀座轴后面,使得密封能够完全紧密环绕接触整个阀座。
偏心2阀轴中心线偏离
管道和阀门中心线,这就免受阀门开启和关闭的干扰。
偏心3阀座锥体轴偏离阀轴中心线,这样可以在关闭和开启过程中消除摩擦作用,并且实现环绕整个阀座的均匀一致的压缩密封效果。
规范
阀体材质:铸钢 1.0619+N;SA216WCB /
不锈钢 1.4408;SA351 CF8M
公称压力:PN10–160,CLASS 150-900
公称通径:DN50-DN1200
连接方式:双
法兰,对焊,对夹,凸耳
执行机构:手动涡轮,气动、电动、液压传动
介质/温度:流体、气体、蒸汽;-29℃ - 427℃
应用范围:石油及天然气加工,炼油厂,石化,化工,发电厂,集中供热,太阳能热电站,造纸,炼钢厂,食糖加工,工业及制造业

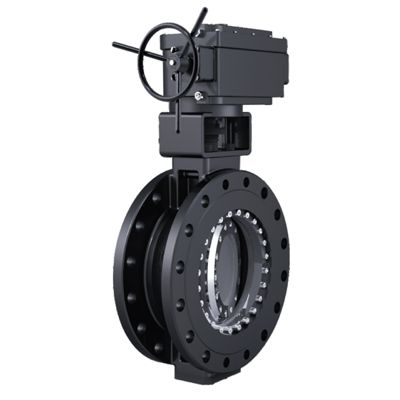

设计特点
双法兰阀体设计,可按照EN12516,EN ASME B16.34和API 609标准
100%金属密封
三偏心设计
自对中的复合式弹性
密封圈(可浮动)
优化的设计可实现关闭及调节功能
加长阀帽便于保温,适用温度范围-100℃-400℃
符合ISO 5211标准的接口便于安装各种
执行器,集成位置指示器
安全性
密封等级符合EN 12266 , API 589与API 6D(双向的)中的*高等级A
防扭转的密封圈设计
配备
轴承保护装置
防脱出阀杆设计
限位环通过
弹簧卡环和
推力轴承螺栓锁定
压力温度曲线符合EN 1092,ASME B16.34标准
耐久性
司太立合金加强阀座,使用寿命更长
阀头阀座关闭过程中无磨损
硬化处理的不锈钢轴承
订货说明
-Fig型号 -公称压力(PN)
-公称通径(DN) -特殊设计/配件
声明:
需要查看更多的三偏心
蝶阀性能参数、结构尺寸参数、价格等详情请联系我们。
