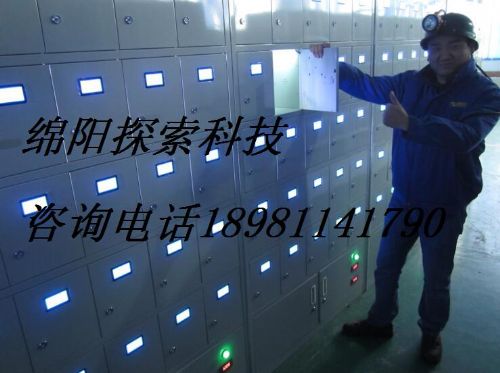

1、主要技术参数： 额定交流输入 额定直流输入 额定输出功率 *大充电能率 重量（KG） 电压 电流 单相220V50Hz 5±0.5V 100A 0.5KW 120盏 100 2、充电架工作原理： 市电220V经过空开输入开关
电源，经过
开关电源稳压，变为5V直流电在直流输出
铝排上依次并联着120路充电端子，供矿灯充电。每个充电回路均装有充电指示灯，通电后在没有加矿灯时绿灯亮，给矿灯充电时红灯亮，充满后转为绿灯。每个回路均有限流电路。不用调节输出电压。
3、安装与使用
1）充电架在安装前，应先检查接触装置，开头电源是否安装牢固，线路是否松动或损坏。
2）充电架在使用前必须先进行通电试验，试验前直流输出端不接负载，接通电源后将充电架开关开启，此时前面板上指标表应有电压指示，直流输出显示输出直流电压应为5V，各充电回路的绿灯发亮。加上矿灯后给矿灯充电时红灯亮，充满后转为绿灯。
3）充电架在使用过程中如遇到有电解液漏液时，应立即清洗。
4）一般故障处理： 充电架在使用过程中，可能有发生故障与不正常现象可按下表处理 序号 故障现象 可能原因 排除方法 1 开头电源有输出5V 充电回路绿灯不亮，加矿灯后红灯不亮。 绿灯损坏，充电指示板正极接触不好 换掉指示板 2 交流输入正常，无直流显示 电源损坏，
电压表损坏 修理或换电源 修理或换电压表 3 开机表头无指示 无输入 开关保护 表头电源损坏 检查输入线路 充电架220V有无短路 更换表头电源 4 充电回路红灯常亮 充电回路短路 充电指示板坏 检查输出 4、外型图及注释 1）220输入端子 2）输入开关 3）输入电压表 4）输入
电流表 5）输出电压表 6）输出电流表 7）充电指示
