构原理与工作特征

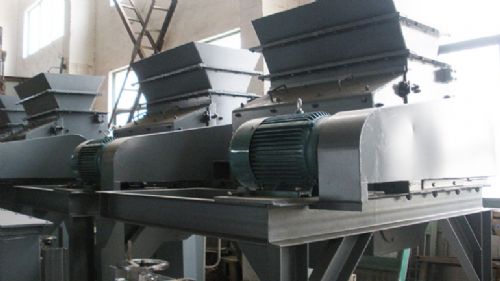

本设备主要由传动和破碎两部分组成，工作时，转子由
电机经三角皮带传动，碎玻璃自料斗加入下落时，受到高速回转锤头的打击，并沿着锤头运动的切线方向抛向反击板，再次破碎至所要求的块度后由机体下部出料口排出。
设备用途
本设备安装在
浮法玻璃冷端切装机组掰边机下面，用以将掰断下来的玻璃边破碎成要求块度的碎玻璃。
安装
设备的安装调整与试运转产品安装
负荷试运转：
◆应符合空运转要求
◆
轴承温升*高不得超过75°
◆机体联接处应密封可靠，不得有粉尘逸出
◆调整反击板与锤头之间的距离，直至达到*佳破碎效果
◆负荷试运转4—6小时，待达到正常后方可正式投入生产
安装、调整：
◆主轴两端上表面应在同一水平面内。
◆安装时，两带轮的轴线必须平行，两轮槽必须对正。
◆皮带更换时，应同时全部更换，配组公差小于8mm.
◆本设备应稳固地安装在结实的混凝土基础上，设备基础要求留出地脚
螺栓孔。
空运转要求：
◆空运转时间为2—4小时。
◆轴承温升不得超过70°。
◆试运转时，首先选用传动比1：2的带轮，使主轴处于较低转速，再选用传动比1：1.12的
皮带轮，如机器震动严重，应立即停机，并重新校验平衡。
维护
设备的使用、操作和维护要求产品维护
机器开后方能下料。
不得将金属块或其它硬质物料投入以免损坏机器。
电动机必须按设计方向运转，不得反转。
运转前必须检查各润滑点是否有适量的
润滑脂，整机的所有联接螺栓必须紧固。
润滑系统：
◆润滑脂的使用点：滚动轴承内应填充ZG－4钙基润滑脂。
◆润滑要求：定期润滑轴承，润滑脂填充量占轴承空隙的1/2为宜。
