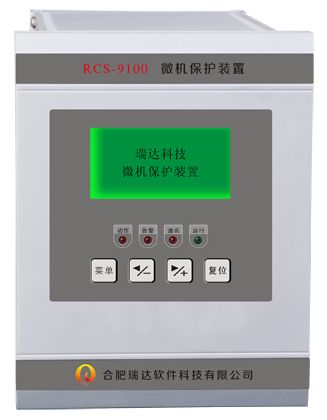

RCS-9100系列保护测控装置简介
● 本系列保护装置适用于10kV及以下的各种电压等级的三类负荷供配电系统中，可作为系统中的
变压器、线路、
电容器的保护装置。
● 本系列装置开发设计过程中使用同一软件平台，所以对于所有不同类型的被保护对象都可以进行保护。
● 产品基于同一平台的开发设计提高了单个装置的高互换性和保证在检修时的方便性，大大提高了产品的性价比。
● 本装置采用高性能的16位单片机为主体，保护装置可长期安全工作于-10℃～+50℃的环境中，带时间信息的而保护动作事件记录，且掉电保持。装置集保护、测量、遥信与一体，通讯采用RS-485总线，组网经济、方便，可直接与监控或保护管理机联网通讯，功能齐全的的
断路器操作回路，交直流操作兼容，适用于各类断路器控制。装置采用4U高度标准结构，背插板，在工艺上充分保证制造质量。
主要功能
● 三段式过流保护（可选择带方向）
● 零序过流保护
● 过电压保护
●低电压保护
● PT断线自动检测
● 遥信、遥控、遥测
● 5路遥信开入采集、遥信变位、事故遥信
● 2路中央信号触点
● 交直流操作防跳回路
● 掉电不丢失动作记录及信号记忆
● 非电量保护(用于瓦斯、油温等保护）
