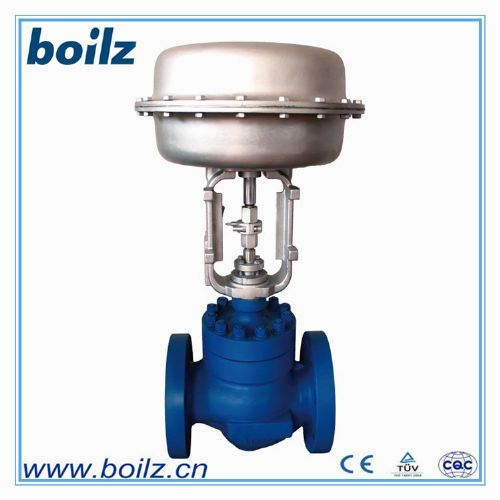

是一种高性能的单座
调节阀，适用于液体压差超过 3Mpa 的高压差场合。坚固的阀 芯导向和套筒可防止液体发生闪蒸和空化。
阀 体 呈 S 流 线通道，压 降 损失小，流量大、可 调 范围广。
配用多
弹簧式薄膜执行机构、
电动执行机构、结构紧凑、输出力大。
产品符合 GB/T4213-2008,DIN 和 ANSI 标准。
型 式：
直通单座 公称通径：DN15-DN500mm
公称压力：ANSI125、150、300、600、JIS10、16、20、30、40K、PN1.6、4.0、6.4Mpa
连接型式：
法兰 FF、RF、RJ 和 LG 按 JISB2201 或 ANSIB16.5 和 JB/T79.1 凸面、JB/T79.2PN4.MPa 焊接 嵌接焊 SW。
上阀盖：常温型：-17~230℃伸长型：-45~-170C，230~560℃,焊接式：-196~-100℃ 填 料：V 型
聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉编织填料，石墨。
流量特性：等百分比特性和线性特性
执行机构
型 式：多弹簧式薄膜/活塞执行机构、电动
膜片材料： 乙丙橡胶夹尼龙
供气压力： 0.02～0.45MPa
环境温度:-30～+70℃
阀作用型式：气─ 开或气─ 关式。
附 件：定位器、手轮机构、阀位传送器。
性 能
泄漏量：符合标准 ANSIB16.104─1976 VI 级,小于额定 Cv 的 0.01％
回 差： 小于全行程的 1％(带定位器) 小于全行程的 3％(不带定位器)
线 性： 小于全行程的 1％(带定位器) 小于全行程的 5％(不带定位器)
可调比：50：1 ，30：1
17
阀体、阀盖材料的使用温度、压力范围
单位：kgf/cm2 PN16 PN40 PN64
ZG230～ 450
ZG1Cr18Ni9Ti
ZG230～ 450
ZG1Cr18Ni9Ti
ZG230～ 450
ZG1Cr18Ni9Ti
-196～-20 - 16.0 - 40.0 - 64.0 -20～100 16.0 16.0 40.0 40.0 64.0 64.0 150 16.0 16.0 40.0 40.0 64.0 64.0 200 16.0 16.0 40.0 40.0 64.0 64.0 250 14.0 15.0 36.0 38.0 56.0 60.0 300 12.5 14.0 32.0 36.0 50.0 56.0 350 11.0 13.2 28.0 34.0 45.0 53.0 400 10.0 12.5 25.0 32.0 40.0 50.0 425 9.0 12.0 22.0 30.7 36.0 48.4 450 6.7 11.5 17.0 29.5 26.5 46.8 500 - 10.5 - 26.5 - 42.5 525 - 9.9 - 24.6 - 39.2 560 - 9.0 - 22.0 - 36.0
阀内件、填料材料的使用温度、压力范围
阀体温度-压力曲线 阀内件温度-压力曲线
压 力温 度
18
填料温度-压力曲线：
流量特性： 各种固有流量特性相对行程下的相对流量数值 R50:1
单位：％
0 10 20 30 40 50 60 70 80 90 100
直线 2 11.8 21.6 31.4 41.2 51 60.8 70.6 80.4 90.2 100
等百 分比
2 3 4.37 6.5 9.6 14.1 20.9 30.9 45.7 67.6 100
19
单座调节阀 加长阀盖型
主要参数（连接方式按照附录尺寸）
公称 通径 DN
结构长度 L
公称通径 DN
阀座尺寸
流量特性 Cv
行程
ANSI150# PN16 JIS10K
ANSI300# PN40 JIS20K
ANSI600# PN64 JIS40K
