按GB3906-2006中的铠装式金属封闭开关设备而设计。它适用于三相交流额定电压12kV，额定频率50Hz的电力系统，用于接受和分配电能并对电路实行控制、保护及检测。
尺寸安装与结构

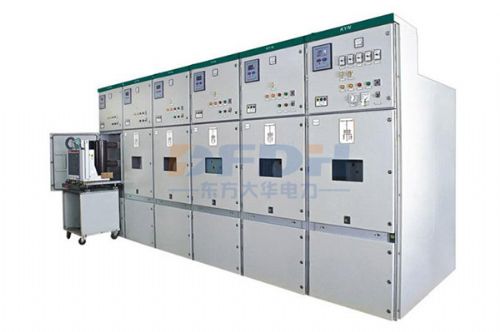

为金属封闭铠装型移开式户内
开关柜，柜体用敷铝锌
钢板弯制组合而成，全封闭型结构，柜内用薄钢板隔开四个室，
螺栓连结，上部为母线室，中部为手车室，下部为电缆室，仪表及
继电器安装在柜体上部前面的仪表室内，具有架空进出线及左右联络的功能。
符合标准
GB3906-2006 《3~35kV交流金属封闭开关设备》
GB11022-89 《高压开关设备通用技术条件》
IEC60298 《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》
DL404-97 《户内交流
高压开关柜订货技术条件》
使用环境条件
(1)正常环境条件
1.周围空气温度 上限：+40℃、下限：-10℃。
2.海拔：不超过1000m。
3.相对环境温度：日平均不大于95％，月平均不大于90％。
4.地震：烈度不超过8度。
5.周围空气不受腐蚀性或可燃气体，水蒸气等明显污染。
6.无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求。
(2)特殊工作条件
在超过规定的正常的环境条件下使用时，由用户和制造厂协商。
技术指标
•额定电压(KV) 3.6/7.2/12
•工频耐受电压(KV) 42(1min)
•冲击耐受电压(KV) 75
•额定频率 50Hz
•额定电流(A) 630～3150
•额定热稳定电流(KA 4S) 16～50
•额定动稳定电流(KA) 40～125
•额定短路开断电流(KA) 16～50
•额定短路关合电流(KA) 40～125
•分合闸和辅助回路的额定电压(V)直流24，36，48，60，110，220，交流110，220
•防护等级 IP4X
