是一种新型先进的基础件,其主要用途是在机件与轴,轴与轴,或二种不同尺寸的轴的联接。它是靠拧紧性能等级为(12.9级)
螺钉,在轴向力作用下,使内外环锥面之间产生胀紧压力,轴合轮毂紧密贴合。产生足够的摩擦力,以传递扭矩,轴向力或两者的复合载荷的一种无健联接装置,可以替代单健,花健或
联轴器。 其广泛应用于
食品机械,纺织机械,
包装机械,矿山机械,
机床,
加工中心,洗涤设备,
印刷机械以及冶金机械等行业。
它与一般过盈联接,健联接相
比具有以下优点:
1、 传递扭矩大。可以单只使用,也可以多件串联使用。安装调试方便,定位精度高,并具有良好互换性,又有密封作用(轴和轮毂)的选用分差为h8/h8)。
2、 胀紧联接套是靠摩擦力来传递负荷,对被联接件没有健削弱。胀套胀紧后接触面紧密贴合,对受冲击负荷或正转,反转频繁的动力不易产生松动。
3、 胀紧联接套在超载时会产生相对滑移,从而保护机件不受损伤。
1.型号-内径+外径
内径d=20mm、外径d=47mm
z3-20*47
2.不知型号：需提供“内径、外径、高度”

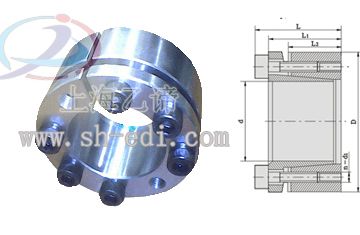

本厂z3型胀紧套的尺寸与参数（jb/t7934-1999)
胀套的安装、拆卸一般要求：
1、安装:胀套在出厂时已涂了
润滑油,可直接安装使用。
安装时首先在另件的
法兰的螺孔中拧入三个
螺栓沿圆周均布,将内套、外套顶开。然后将胀套放到设计位置的毂孔中,使用测力板手拧紧螺栓,拧紧的方法是每个螺栓每次只拧到额定力矩的1/4,拧紧的次序以开缝处为界,左右交叉对称依次先后拧紧,确保达到额定力矩值。
