前段部分不锈
钢材料制造，材料牌号为GB00Cr17Ni12Mo2，
不锈钢材质成分满足Cr≥16％，Ni≥5％，Mo≥2％，C≤0.08％的要求，后段φ16mm部分采用建筑
钢筋，材料牌号为Q235，材料成分及性能符合GB/T 700-2006的相关规定地端子采用不锈钢制造，接地端子的端子孔规格为M16，并配置防异物堵塞的端子孔塞。
范围
本标准规定了高速铁路用不锈钢接地端子使用特性、型号规格及表示方法、技术要求、检验
规则、标志、包装、运输、贮存。
本标准适用于本企业生产的高速铁路用不锈钢接地端子。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的*新版本。凡是不注日期的引用文件，其*新版本
用于本标准。
GB/T 700-2006碳素结构钢
GB 2040铜及铜
合金板材
GB 2314 电力金具通用技术条件
GB/T 3048.4-2007
电线电缆电性能试验方法 第4部分：导体直流电阻试验
GB/T 3934-2003 普通螺纹
量规技术条件
GB/T5121.1-1996 铜及
铜合金化学分析方法 铜量测定
GB/T 7521.1 低压成套开关设备和控制设备，型式试验和部分型式试验成套设备
GB/T 9327.2-1988 电缆导体压缩和机械连接
接头试验方法 直流电阻试验方法
GB/T 9327.3-1988 电缆导体压缩和机械连接接头试验方法 短路试验方法
GB/T 9327.4-1988 电缆导体压缩和机械连接接头试验方法 热循环试验方法
GB/T 9327.5-1988 电缆导体压缩和机械连接接头试验方法 抗拉强度试验方法
使用特性
高速铁路用不锈钢接地端子的使用环境温度为-40℃～60℃。
型号、规格及表示方法
4.1接地端子产品种类
路基型接地端子
桥隧型接地端子
型号、规格分类
规格
分类代号
4.2型号规格及含义
接地端子型号规格及含义见表1
表1 接地端子型号规格及含义
序号 型号组成 代 号 含 义
1 分类代号 LJDZ 路基端子
QSDZ 桥隧端子
1 直形
2 弯形
2 规 格 35mm2 标称截面积35mm2
70mm2 标称截面积70mm2
表2 接地端子型号规格及名称表述
序号 型号规格 名 称
1 LJDZ-35 标称截面积35mm2高速铁路用路基不锈钢接地端子
2 LJDZ-70 标称截面积70mm2高速铁路用路基不锈钢接地端子
3 QSDZ-1 高速铁路用桥隧直型不锈钢接地端子
4 QSDZ-2 高速铁路用桥隧弯型不锈钢接地端子
4.3产品表示方法
接地端子表示方法
示例1：标称截面积35mm2高速铁路用路基不锈钢接地端子表示为：LJDZ-35；
示例2：高速铁路用桥隧直型不锈钢接地端子表示为：QSDZ-1。
技术要求
接地端子应符合GB2314技术条件规定
材质
路基型接地端子均采用不锈钢材料制造，不锈钢材质的成分满足Cr≥16％，Ni≥5％，Mo≥2％，C≤0.08％的要求。

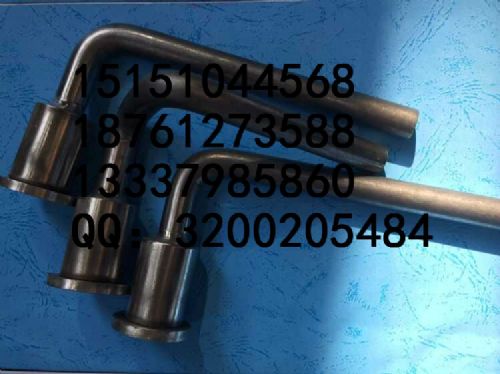

桥隧型接地端子前的部分不锈钢材料制造，材料牌号为GB00Cr17Ni12Mo2，不锈钢材质成分满足Cr≥16％,Ni≥5％，Mo≥2％，C≤0.08％的要求，后端φ16mm部分采用建筑钢筋，材料牌号为Q235，材料成分及性能符合GB/T700-2006的相关规定。
连接工艺
桥隧型接地端子的不锈钢端子与连接
圆钢采用轴孔过盈配合，压入深度符合图纸并且采用熔接焊艺，焊接高度不小于3Mm，可靠接合面积不得小于200mm2，并且连接圆钢必须与M16
螺栓孔隔离，圆钢与内螺纹隔墙厚度不小于5mm。
路基型接地端子的不锈钢端子和不锈钢线鼻采用轴孔过盈配合，并且采用熔接焊工艺进行连接，可靠接合面积不得小于200mm2，并且连接不锈钢线鼻必须与M16螺栓孔隔离，圆钢与内螺纹隔墙厚度不小于5mm。
路基型接地端子后方为一段长度约为0.5m的贯通地线，贯通地线和端子不锈钢线鼻有效接触面积为200mm2以上。
M16螺栓孔螺纹为符合GB/T3934-2003要求的通用螺纹，同时，M16螺栓孔要装高度不大于1mm的塑料
封头，以防止施工时水泥渠灌进螺栓孔。
电气性能要求
接地端子电气性能见表3
表3接地端子电气性能要求
序号 项目 单位 指标 试验方法
1 短路前后直流电阻 μΩ ＜0.5×106 GB/T9327.2-1988
2 焊接处短路电流40kA S 不小于0.1焊接处不熔断 GB/T9327.3-1988
3 抗拉强度 MPa ≥167 GB/T9327.5-1988
4 温升试验施工25kA/0.1S（热稳定值） A2S 62.5×106时焊接处未熔断，试品温度不超过100℃ GB/T9327.4-1988
检验规则
出厂检验
接地端子出厂检验应符合表7规定
表7接地端子出厂检验项目
序号 检验项目 本标准条款 检验类型
1 材质成分 5.1.1 ▲●
2 结构尺寸 符合加工图纸 ▲●
3 抗拉强度 5.3.1 ●
4 短路前后直流电阻 5.3.1 ●
5 焊接处短路电流 5.3.1 ●
6 温升试验 5.3.1 ●
▲表示出厂检验项目 ●表示型式试验项目
型式检验
出厂检验应从每批中抽1‰，如有一项不合格时，应就不合格项目加倍抽检，如仍不合格时，则该批产品为不合格，应全部进行重新检验。
型式试验应符合表5、表6的规定，型式试验规定每三年进行一次送权威机构全性能检验。有下列情况之一时，也应进行型式检验：
a）新产品或老产品转厂生产试制时；
b）正常生产后，如结构、材料、工艺有较大变化，可能影响产品性能时；
c）产品长期停产（半年以上）恢复生产时；
d）出厂检验结果与上次型式检验有较大差异时；
e）国家质量监督机构提出型式检验要求时。
型式测验不合格，该产品应立即停止生产，分析不合格原因，采取措施，直到新的型式检验合格，才能转入正常生产。
标志、包装、运输、贮存
标志
接地端子标志
a）制造厂名称或厂标；
b）型号编号。
包装
接地端子包装
a）
包装箱要求清洁完好，无缺陷；
b）包装箱材料应能承受30kg重量及长途运输搬运要求；
c）每个包装箱内*多允许放置50个端子；
d）端子在包装箱内整齐摆放并用
塑料袋密封防潮，包装箱内附有合格证；
e）每个包装箱至少箍2条
打包带，防止运输过程中损坏；
f）包装箱外必须印有：厂名、产品名称、型号、规格、数量。
运输
接地端子在运输过程中应避免撞击或机械损伤。
贮存
接地端子应妥善存放，禁止受潮
