特性：
操作简便，并且有特殊设计，*适合台阶内孔研磨(盲孔)如
螺丝模，拉丝模具，冷墩模具等。机台刚性佳,稳定性高,适合大型物件内孔研磨,如
螺母模,可做台阶孔(盲孔)研磨
机台标准附件如下所示：
1.3.弹性筒夹 x1只 2.6.弹性筒夹 x1 只
3.
螺帽(M14xP0.75) x1只 4.
工具箱及其配件 x 1组
机台特殊附件如下所示：
1.45旋转盘 2.冷却装置 3.
吸尘器 4.光学尺
5.加大型内研主轴(12000rpm~18000rpm)
机台适用对象：
●螺丝模内孔●螺母模内孔●拉丝模内孔、斜度、R研磨
●抽管模内孔、斜度、R研磨
●螺丝模内孔●螺母模内孔●冷热锻大型模具研磨

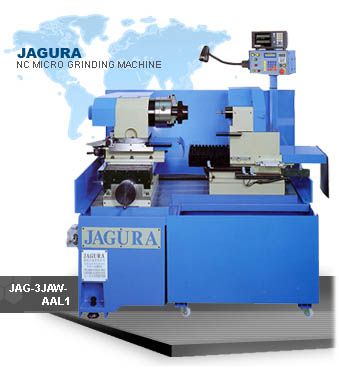

机型 规格 JAG-3JAW-AAL1 JAG-3JAW-AL1
可夹持工作直径 2.5-200mm 2.5-200mm
可夹持*长元件 240mm 240mm
*大行程 前后 200mm 200mm
左右 520mm 520mm
前后进给分度 0.0025mm 0.0025mm
床台速度 0-4m/min 0-4m/min
工作头转速 0-550 rpm 0-550 rpm
工作头旋转角度 ± 5° ± 5°
进给方式 前后
自动 手动
左右
自动 自动
主轴转速 0-55000 rpm 0-55000 rpm
马达 工作头 1/2HP 1/2HP
主轴 1HP 1HP
前后 5PHx1.4A ----
左右 2PHx2A 2PHx2A
机械尺寸
(LXWXH) 1700x1100 1700x1100
x1700mm x1700mm
机械重量(约) 1400 Kgs 1400 Kgs
加工范围((内孔) 1.5 - 80mm 1.5 - 80mm
