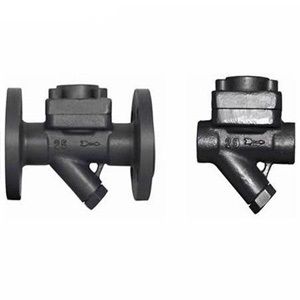

泰科CS46H膜盒式蒸汽疏水阀

  • 价格:210元/台
  • 产地:江苏无锡
  • 品牌:泰科
  • 型号:CS46H
  • 规格:DN65
  • 联系:谢经理 0510-88992444 13771052987
              联系我时请告知是在建材采购网看到的
  • 公司:无锡泰科阀门有限公司
  • 产品介绍
    是目前国际上*常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏,工作时阀前存有高温凝结水,无蒸汽泄漏,节能效果显著。

    优点是:自动排空气,体积小,不怕冻,任意位置都可安装;维护方便,在管线上可以检查修理和更换零件;*大背压率 ≤80% ,膜盒坚固,使用寿命长。 膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水,使用范围很广。

    工作原理
    主要动作元件是金属膜盒,内充一种气化温度比水的饱和温度低的液体。装置刚起动时,管道出现低温冷凝水,膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高,膜盒内充液开始蒸发,膜盒内压力上升,膜片带动阀心向关闭方向移动,在冷凝水达到饱和温度之前,疏水阀完全关闭,膜盒随蒸汽温度变化控制阀门开关,起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃和 30 ℃两种膜盒供选择。

    结构特点
    1、出色的排空气能力,可耐过热的蒸汽和水锤。
    2、在压力范围内都是具有固定过冷的循环操作。
    3、阀内装膜盒,有单组、双组、多组。适用于大排量场合。
    4、感温元件,耐蚀性强,使本阀寿命经久耐用。
    5、本件有碳钢不锈钢两种,小型轻量,立式安装效果*佳,亦可任意角度安装。

    主要零件材料
    部件名称 材料
    阀体阀盖 WCB
    膜盒 1Cr18Ni9Ti
    膜片 哈氏合金
    阀座 3Cr13
    过滤网 1Cr18Ni9Ti


    主要外形尺寸

    产品型号 口径 连接方式 适用压力 *高允许温度 阀体材质 外形尺寸
    L H1 H2 W
    CS16H-16C 15-20 内螺纹 0.01-1.6 250 100 100 58 55 70
    25 内螺纹 0.01-1.6 250 120 120 58 55 70
    32-40 内螺纹 0.01-1.6 250 150 150 68 68 90
    50 内螺纹 0.01-1.6 250 160 160 68 68 90
    CS46H-16C 15-20 法兰 0.01-1.6 250 150 150 55 55 70
    25 法兰 0.01-1.6 250 160 160 55 55 70
    32-50 法兰 0.01-1.6 250 210 210 85 60 120
