进采用
螺纹连接，具有体积小、重量轻、安装、维护方便等优点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。它适用于液体、蒸汽等 介质的注流量调节场合。
主要技术参数：
公称通径(DN)：G3/8、1/2、G3/4、G1
阀座直径(dn)：1.5：2：3：4：5：6：7：8：9：10：11：12：15
额定流量系数KV：0.025：0.05：0.08：0.12：0.20：0.32：0.50：0.80：1.00：1.40：1.55：1.85：2.23
允许压差(MPa)：≤公称压力
公称压力(MPa)：1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
配用
执行器型号：ZHA/B-11
额定行程(mm)：8：10：12
阀盖形式：标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、
波纹管密封型(-40～+350℃)
压盖形式：
螺栓压紧式
密封
填料：V型
聚四氟乙烯填料、V型柔性石墨填料
阀芯形式：单座市
流量特性：等百分比、直线性
作用形式气开式、气关式
法兰标准符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
执行机构ZHA/B型多
弹簧气动薄膜执行机构
可配附件定位器、
电磁阀、空气过滤
减压阀、
限位开关、阀位反馈器、紧急作装置、手轮机构等
注： 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。 ＊注量系数<0.08需特殊订货。
要技术性能指标
泄漏率：Ⅵ 级， 小于额定流量的10-4
回差 ：不带，
主要零部件材料
阀体材质：1G1Cr18Ni9Ti、316、316L等
芯座材质：1Cr18Ni9Ti、316、316L等
填料材质：聚四氟乙烯、柔性石墨
膜片材质：
丁腈橡胶夹尼龙布
执行机构ZHA(B)-11
行程(mm)10
有效面积(cm3)200
气源接口尺寸M16×1.5
公称通径(mm)G1/2G3/4
阀座直径(mm)1.53456789
允许压差△P(MPa)6.45.24.6
注： (1)ZHA：正作用执行机构 ；ZHB 反作用执行机构。
(2)如果允许压差不清楚或*大工作压差超出列表范围请我们联系。
外形尺寸及重量
公通径(mm)G1/2G3/4
连接长度 L(mm)9292
高度 H(mm)370370
H1(mm)3030
执行器宽 D(mm)230230
重量(KG) 1818

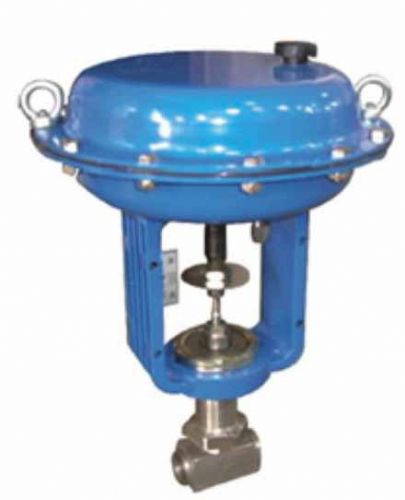

进口气动薄膜精小型小流量
调节阀订货须知
1.名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件,建议用户安装空气
过滤器三联件与二位五通电磁阀。
