一、设计依据：
设计、制造、安装、验收执行标准并符合其它相关标准要求。
1)CECS23《钢
货架结构设计规范》
2)GBJ17—88《
钢结构的设计规范》
二、构成及说明

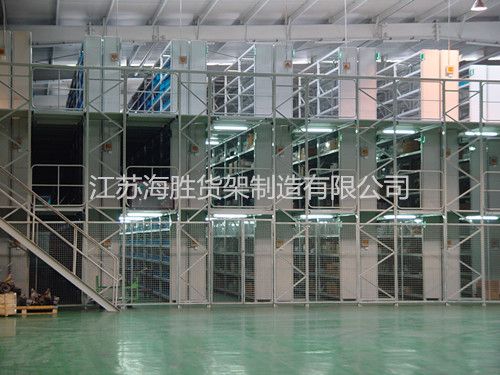

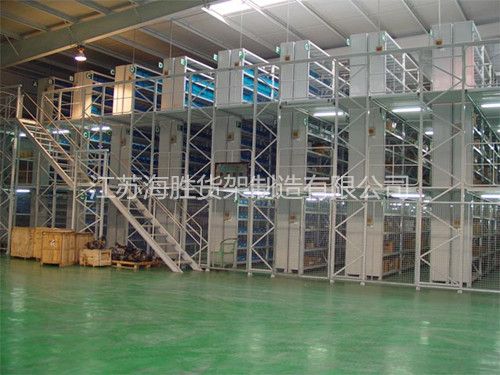

阁楼式货架方案可采用下面立柱支撑，上层钢平台;下层货架支撑，上层钢平台或上下通天式货架，中间平台层板的结构形式。阁楼式货架一般由货架、立柱、主梁、辅梁、楼板、
安全护栏等组成。
1、通天式货架可选用横梁式货架，若下层货架，上层钢平台，可根据承载需要选用适合的货架。
2、立柱：选用方管或圆管，两端焊接连接
法兰和加强肋板，下端用膨胀
螺栓固定于地面，上端法兰与主梁用
高强螺栓连接，保证整个阁楼的承载需要，是主要的竖向承载件。
3、主梁：选用H
型钢。该件与立柱连接，是主要的横向承载件。
4、辅梁：选用
工字钢，两端焊有连接法兰，在主梁与主梁之间进行连接，起横向承载和连接作用。
5、楼板：选用光面楼板模块，模块和模块之间层层相扣，再用连接
扣件进行连接，形成一个整体，外型平整、美观，承载大。
6、安全护栏：安装与二层敞开面，起安全保护作用。
三、型材强度指标
(N/mm2)GB6723—86指标
钢号：Q195-235
钢材种类：
冷弯型钢抗压、抗拉、抗弯：205
抗剪：120
端面承压：310
四、焊接强度指标：（JB/T5323—91指标N/mm2）
钢号：Q195-235
钢材种类：冷弯型钢
对接焊缝：抗拉：175 抗弯：205 抗剪：120
角焊缝：抗拉、抗压、抗弯：140
五、表面处理工艺及颜色：
1、处理工艺流程：
1.1
冷轧板前处理工艺(无锈状态)
脱脂→水洗→表调→水洗→磷化→高压水冲洗
1.2
热轧板及热轧型材前处理工艺
无油状态：酸洗→水洗→表调→水洗→磷化→高压水冲洗
有油状态：酸洗→水洗→脱脂→水洗→中和→表调→磷化→高压水冲洗
2、表面涂层采用通过ISO9000质量认证企业生产的高品质环氧聚脂粉沫。
3、喷塑表面光洁、平整、色泽一致。
六、特点
阁楼式货架可设计成多层楼层，通常2—3层。设施由楼梯、扶栏和
升降机等。适用于库房较高，货物较小，人工存取，储物量大的情况。
七、基本要素
1)货物的重量、尺寸及堆放要求;
2)楼面及货架承载要求;
3)库区的建筑尺寸;
4)楼面至地面的高度;
5)货物进出货口位置及要求。
