海胜中型货架

  • 价格:电询
  • 产地:南京
  • 品牌:海胜
  • 联系:包军宝 025-52750555 15077864336
              联系我时请告知是在建材采购网看到的
  • 公司:江苏海胜货架制造有限公司
  • 产品介绍
    一、设计依据
    的设计、制造、安装、验收执行标准并符合其它相关标准要求。
    1)CECS23《钢货架结构设计规范》
    2)GBJ17—88《钢结构的设计规范》
    3)QB/KS1002—9《钢结构插接式货架技术条件》

    二、组成及说明
    1、横梁:该件与立柱连接,保证货架稳定放置。
    2、窄挂:置于货架顶层,与立柱相连,上面放置层板。
    3、宽挂:置于货架除顶层外所有层,与立柱相连,上面放置层板。
    4、立柱:垂直方向主要支撑件,主要起支撑作用。
    5、底角:该件与立柱相配合,主要起支撑和地面保护作用。
    6、层板:上面放置货物,该件放置在两侧宽(窄)挂上。
    7、安全销:该件叉放于立柱和横梁的相应孔内,限制横梁在立柱方向相对移动,起限位作用。

    四、
    强度指标
    (N/mm2)GB6723—86指标
    钢号:Q195-235
    钢材种类:冷弯型钢
    抗压、抗拉、抗弯:205
    抗剪:120
    端面承压:310

    五.焊接强度指标:(JB/T5323—91指标N/mm2)
    钢号:Q195-235
    钢材种类:冷弯型钢
    对接焊缝:抗拉:175 抗弯:205 抗剪:120
    角焊缝:抗拉、抗压、抗弯:140

    六、表面处理工艺及颜色:
    1、处理工艺流程:
    1.1冷轧板前处理工艺(无锈状态)
    脱脂→水洗 →表调→水洗→磷化→高压水冲洗
    1.2热轧板及热轧型材前处理工艺
    无油状态:酸洗→水洗 →表调→水洗→磷化→高压水冲洗
    有油状态:酸洗→水洗 →脱脂 →水洗→中和 →表调→磷化→高压水冲洗
    2、表面涂层采用通过ISO9000质量认证企业生产的高品质环氧聚脂粉沫。
    3、喷塑表面光洁、平整、色泽一致。

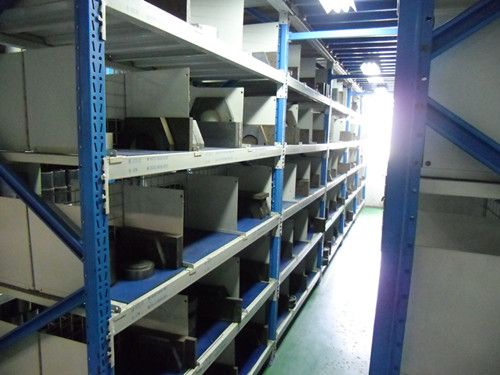

    七、中量A型货架特点
    (1)表面喷塑处理,外型美观;
    (2)承载重量大,*大承载可达300KG/层;
    (3)结构简单,装拆方便,且可无限连接。钢层板可以以50mm为单位上下任意调节。

    八、中量A型货架选型表:

    型号 RM1 RM2 RM3 RM4 RM5 RM6 RM7 RM8 RM9
    规格(长×宽) 1200×470 1200×600 1200×720 1500×470 1500×600 1500×720 1800×470 1800×600 1800×720
    每层*大载重(Kg) 250 300 300 200 250 250 200 200 200
    立柱规格 55×55×1.5(节距=50) H=1.5m,1.8m,2m,2.4m Hmax=3.2m
    表面处理 喷塑
