一、设计依据
设计、制造、安装、验收执行标准并符合其它相关标准要求。
1）CECS23《钢
货架结构设计规范》
2）GBJ17—88《
钢结构的设计规范》
3）QB/KS1002—9《钢结构插接式货架技术条件》
二、构成及说明

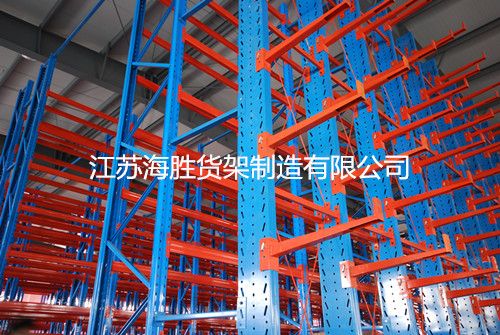

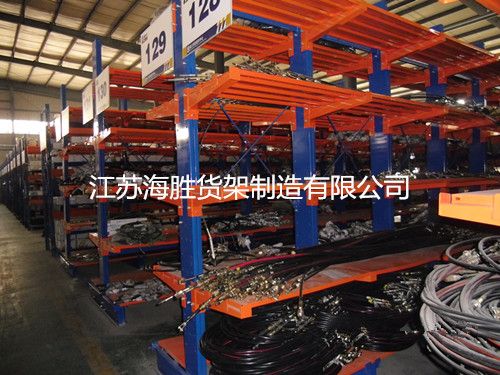

一般由底座、立柱、悬臂、连杆、拉杆座、拉杆组成。悬臂可以是单面或双面，
悬臂式货架具有结构稳定，载重能力好、空间利用率高等特点。根据承载能力可分为轻量型、中量型、重量型三种。
1、立柱：悬臂安装于该件上，垂直方向的主要受力件。
2、连杆：立柱与立柱之间的
连接件，起连接稳定作用。
3、拉杆：纵向固定货架，起稳定作用。
4、悬臂：与货物接触单元。
5、拉杆座：拉杆的安装座。
6、底座：整个货架的地面支撑件，起支撑和稳定作用。
三、强度指标
(N/mm2)GB6723—86指标
钢号：Q195-235
钢材种类：冷弯
型钢抗压、抗拉、抗弯：205
抗剪：120
端面承压：310
四、焊接强度指标：（JB/T5323—91指标N/mm2）
钢号：Q195-235
钢材种类：
冷弯型钢对接焊缝：抗拉：175 抗弯：205 抗剪：120
角焊缝：抗拉、抗压、抗弯：140
