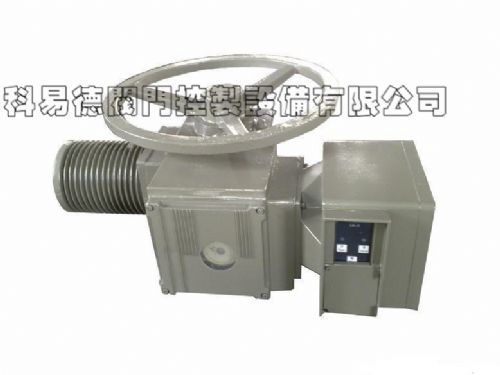

介绍
适用于对开环控制或闭环控制系统中各类
闸阀、
截止阀及
调节阀等阀门进行控制
或调节的一种装置，防护等级为IP65，*高可达IP67。
范围：10Nm-4000Nm，
转速范围：5-160rpm。
该型号机构合理，通用性强，可适合多种配套功能的需要，在2SA30上加装
电机控制模块盒（LK）
可实现就地操作，方便安装和使用，节省费用。
该产品设计先进，系列齐全，能充分满足电站，石化，冶金矿山等行业自动化控制的需要。
特点
1、是吸收西门子公司的先进技术;
2、设计先进、系列齐全，能充分满足电站、石化、冶金、矿山等行业自动化控制的要求;
3、结构合理、通用性强、可适应各种配套功能的需要，在2SA30上加装电机控制盒（LK）
可实现就地操作，
方便安装和使用，节省费用;
4、能提供二个以上的中途信号（即开关向中途信号）;5、具有防尘、防水功能，其防护等级为IP67，
应用户要求亦可提供防
护等级为IP68的电动装置;
6、调整方便、控制精度高。
技术条件
1、环境温度：-20℃～+80℃
2、工作制式：S2-15min短时工作制
3、电 源：三相380V 50Hz
4、防护等级：IP67、IP68（特殊定货）
5、行程精度：≤0.5％
6、转矩精度：≤10％
7、连接尺寸：按GB12222或JB2920执行
S系列 型
号 2SA3010 2SA3011 2SA3012 2SA3020 2SA3021 2SA3022 2SA3030 2SA3031 2SA3032 2SA3040 2SA3041 2SA3042
控制转距 *
大
值 30Nm 60Nm 125Nm 250Nm 500Nm 1000Nm 2000Nm 4000Nm
*
小
值 10Nm 20Nm 40Nm 80Nm 160Nm 315Nm 630Nm 1250Nm
输出
转速 5-160r/min 5/40r/min
法兰号GB12222
ISO5210 F07 F10 F14 F16 F25 F30
电机
工作
制式 S2制式 15min
电机 三相
异步电动机F级
质量 26 27 50 54 110 115 220 235
2SA35系列调节型
电动执行机构性能参数表
R系列 型号 2SA3510 2SA3511 2SA3512 2SA3520 2SA3521 2SA3522 2SA3530 2SA3531 2SA3532 2SA3540 2SA3541 2SA3542
控制转距 *
大
值 20Nm 40Nm 80Nm 175Nm 350Nm 700Nm 1400Nm 2800Nm
*
小
值 15Nm 30Nm 60Nm 125Nm 250Nm 500Nm 1000Nm 2000Nm
整定转距 15Nm 30Nm 60Nm 125Nm 250Nm 500Nm 1000Nm 2000Nm
输出转速 5至40 5至14 5至10
法兰号GB12222 F07 F10 F14 F16 F25 F30
工作制式 S4制式（间歇工作制，机械制动）。S5（间歇工作制，可带电制动）。*小负载持续率10％，*所操作次数1200c/h。
电机
三相异步电动机，带及不带
制动器，绝缘等级F级，带PTC热敏元件。
质量（kg） 26 27 50 55 110 116 220 235
