是户外高压保护电器，它装配在配电
变压器高压侧或配电线支干线路上，作输电线路、
电力变压器过载和短路保护及分合额定负荷电流之用。

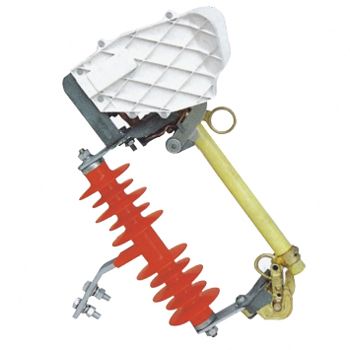

结构简介
由绝缘支架和熔丝管两大部分组成，静触头安装在绝缘支架的两端，动触头安装在熔丝管的两端，熔丝管由内层的消弧管和外层环氧
玻璃管组成。拉负荷跌落式
熔断器增加弹性辅助头及灭弧罩，用以分、合负荷电流。
跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使管内形成很高压力，并沿
管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力而下翻，锁紧机构释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。
执行标准
产品性能符合GB15166.3-94国家标准和IEC282-2国际标准。
正常工作条件及安装条件
应在下列条件下可靠的工作：
1、海拔高度不超过1000m；
2、环境温度上限不高于+40℃，下限一般地区不低于-30℃；
3、无爆炸危险污秽，化学腐蚀气体，和剧烈振动场所。
结构特征
本系列熔断器由基座和灭弧管两部分组成，正常工作时，灭弧管下端的
弹簧支架使熔丝始终处于张紧状态，以保证灭弧管合闸时的自锁。当熔丝熔断时，弹簧支架在弹簧的作用下，迅速将熔丝从灭弧管内抽出，以减少燃弧时间和灭弧材料的损耗。灭弧管设计为逐级排气式，开断小电流时产生的气体由下端排气口排出。当开断大电流时，气体冲开上端帽盖实现上下端排气口同时排气，以解决在同一熔断器上开断大小电流的矛盾。
订货须知
1、产品型号、名称、额定电压、额定电流、额定开断电流；
2、环境要求（防污型、高原型）；
3、特殊要求可与我司协商。
