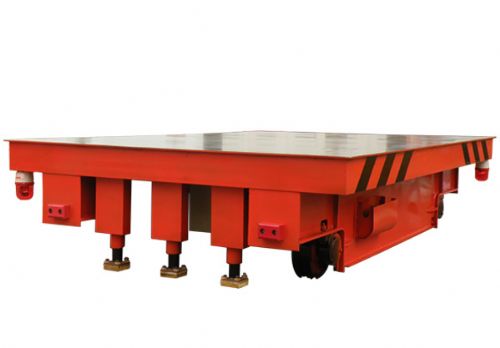

是KPD系列的延伸,也是采用36V低压轨道供电式电动
平板车,以轨道
滑触线供电,地面降压
变压器控制柜将三相交流380V降压至三相36V,经轨道滑触线馈送给平车,再经车载升压变压器升压为三相交流380V,给平车用
电机提供电力。由于不用电缆,安全可靠,不怕砸、不怕烫、不妨碍交叉运输,易实现遥控和自动化,给厂区布置带来很大的方便,但是该系列
电动平车的轨道要求比较高,由于采用的是轨道导电,必须对轨道进行绝缘处理,超过一定的运行距离时轨道应加铜牌补偿线,用来补偿压降,运行距离比较长时还必须增加变压器的个数。
主要参数:
序号 名称型号 KPDS电动平车 备注
1 载重量(t) 20 框架结构八点支撑
2 台面尺寸(mm) 4000×2200 标准台面
3 台面高度(mm) 600 高度可根据客户需要来定
4 轨内侧矩(mm) 1435 轨距可以按客户要求定
5 供电方式 三相低压轨道供电 三根轨道取电
6 操作方式 随车手柄线控制 也可设置为遥控操作
7 电机功率(KW) 3.7KW YZR冶金电机
9 运行速度(m/min) 30m/min 采用国内知名电器
10 运行长度(m) 50米以内 含变压器一套
11 车轮直径(mm) Φ400 绝缘车轮
12 自重(t) 3.6 荐用轨道P24
注:1) 其他轨距、台面尺寸、载重吨位可按用户要求定制;
2) 无线遥控装置可选;
3)进口无级调速电控;
4)含变压器及地面控制柜。
KPDS-20t
电动平板车主要配置
序号 项目名称 规格 备注
1 车架 Q235 框架结构八点支撑
2 电机 YZR-3.7KW YZR起重冶金电机
3
减速机 ZQ250
硬齿面减速机4 车轮 Φ400 ZG55
5 电器  国内知名电器
6 变压器 5KVA
7 导电滑块
