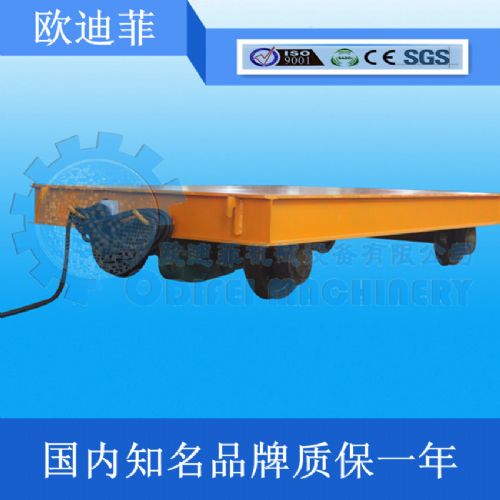

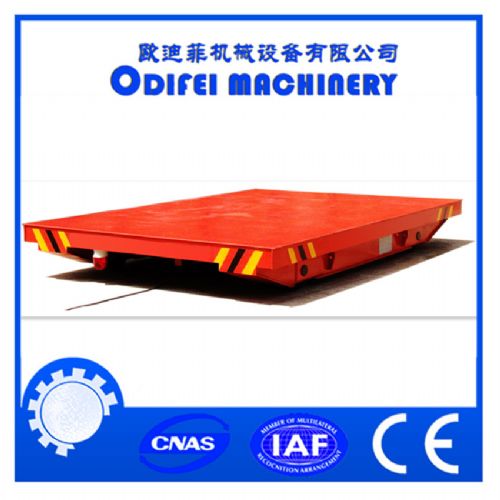

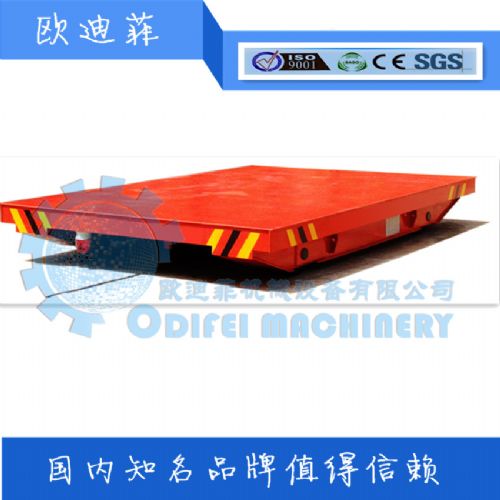

是托缆供电式
电动平车，在电动平车上设有托链，电缆的一端接在地面
电源上，经过电缆滑车牵引
钢丝绳引入
控制箱，再给平车上YZ
电机提供电力，电机通过
减速机拖动平车平稳运行。该系列电动平车适应恶劣工矿的起重冶金用，平车结构简单可靠、价格经济、检修方便、轨道施工方便，是一套传统的电动轨道
平板车选用方案；适合于大吨位的过跨方案选用。
主要结构有车架、电机、减速机、车轮、
电缆线、控制箱等。
主要配置
序号 项目名称 规格 备注
1 车架 Q235 框架结构八点支撑
2 电机 YZR-3.7kw 起重冶金用电机
3 减速机 ZQ250
硬齿面减速机4 车轮 Φ400 ZG55 起重车轮
5 电器 国内知名电器元件
KPT-20T主要参数：
序号 名称型号 KPT电动平车 备注
1 载重量（t） 20 框架结构八点支撑
2 台面尺寸（mm） 4000×2200
3 台面高度（mm） 600 高度可根据客户要求定
4 轨内侧矩（mm） 1435 轨距可以按客户要求定
5 供电方式 拖电缆供电
6 操作方式 随车手柄线控制 也可采用遥控装置
7 电机功率（KW） 3.7KW 采用YZ冶金电机
9 运行速度（m/min） 25
10 运行长度（m） 30米以内
11 车轮直径（mm） Φ400 4组
12 自重（t） 4.2
13 荐用轨道 P24
注：1) 其他轨距、台面尺寸、载重吨位可按用户要求定制；
2) 无线遥控装置可选；
3) 可选
变频器调速电控
4)运行长度较长时建议使用电缆卷筒供电式电动平车。
