由上海阔志阀门有限公司专业供应！齐全的品种规格，先进的生产设备，公司以质量求生存、以优取胜的专业精神，坚持“生存来源质量，诚信创造价值”，如有需要了解WJ41H
截止阀的相关参数和资料，可与上海阔志阀门有限公司联系，
规格尺寸及重量:
型号 WJ41H-16C
压力等级 PN16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 680
Do 130 130 130 130 150 150 180 180 200 200 400 450 450 500 500
重量(Kg) 4 4.5 5 7 9 12.5 18 23 41 54 90 160 260 410 610
型号 WJ41H-25
压力等级 PN25
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 680
Do 130 130 130 130 150 150 180 180 200 200 400 450 450 500 450
重量(Kg) 4 4.5 5 7 9.5 13 19 24 43 57 95 168 300 510 680
型号 WJ41H-40
压力等级 PN40
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 680
Do 130 130 130 130 150 150 180 180 200 200 400 450 450 500 500
重量(Kg) 4 4.5 5 8 10 13.5 20 25 45 60 98 171 340 580 780
产品性能规范:
公称压力（Mpa） 壳体试验压力（Mpa） 密封试验压力(Mpa) 适用温度(℃)
1.6 2.4 1.76
≤350℃
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04
注：上海阔志阀门连接可根据用户要求设计制造
结构特点：
1、产品结构合理、密封可靠，双重坚固耐用的
波纹管密封设计（波纹管+
填料），保证阀杆的零泄漏。没有流体损失，提高一厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基
硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。

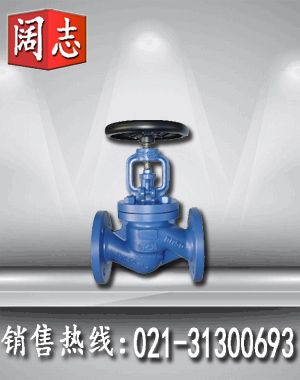

波纹管截止阀是指安装在蒸汽
管道上，用波纹管作为阀杆密封元件，可使阀杆部位无泄漏，以防止蒸汽外漏的截止阀。是
锅炉蒸汽*理想阀门。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本，还提供了清洁安全的工作环境。
