是一套
三通道高分辨率、数字化的波速测试仪器，具有分时采样，迭加、滤波、信号增强、抑制噪声以及现场实时计算、显示实测波形和测试结果等功能。
主要由波速测试仪、波速探测器（简称：探头）、三分量检波器、触发检波器、地脉动
传感器及*电缆等组成；波速探测器主要由圆柱体金属防水全密封电磁激振源、两个独立全密封检波器、阻尼及高强度软
胶管等组成。
应用范围
适用工程勘察剪切波、压缩波测试；
适用对地层进行划分，并确定地基的持力层；
适用对抗震设计提供参数：划分场地土类型和场地类别，判别地基土液化等；
研究土层的工程性质；
适用划分岩石风化层；
适用较深钻孔及地层恶劣条件的波速测试，不受场地条件限制；
研究地基的振动特性；
研究滑坡等地质灾害调查；
适用地脉动卓越周期测试等。
依据标准
《岩土工程勘察规范》••••••••••••••••••••••••GB 50021—2001
《建筑抗震设计规范》••••••••••••••••••••••••GB50011—2010
《地基动力特性测试规范》••••••••••••••••••••GB/T50269-97
《高层建筑岩土工程勘察规程》•••••••••••••••••JGJ72-2004
《港口岩土工程勘察规范》••••••••••••••••••• JTS133-1-2010
《港口工程地质勘察规范》••••••••••••••••••••JTJ240-97
产品功能
适用于孔中激振方式即孔中激发，孔中接收，无需地面敲击振源，实现孔中波速测试精准性；
适用于扣板方式即利用重锤敲击地面振板，从而使振动波沿地层向下传播，实现波速测试；
适用于低频震动传感器测试地脉动卓越周期、振幅、速度及加速度等参数。
产品特点
采用8寸高清高亮度彩色触摸屏，并配用*触摸笔；
采集操作系统为WinCE 6.0，分析软件支持winXP、win7、win10系统。
支持内触发、外触发采样模式；
图形保存采用*.bmp和*.word格式，可以出具word报告格式；
适用于各种复杂地质地层波速测试，不受外界环境影响；
操作方便，性能稳定，采用工控级主板，信噪比高，抗干扰能力强，适应恶劣环境；
采用进口机箱，整机密封，美观牢固，结构合理，具有良好的抗振、防潮、防水、防尘性能；
仪器采用内置可充锂
电池，可连续独立完成工作不少于16小时，并配有*
充电器；
仪器小巧轻便，携带方便，特别适用于复杂的物探现场测试。
工作原理
ZD18孔中激振式波速测试仪是利用放置到钻孔中的检波器接收到震源传来的S波信号到达初至时间，来确定钻孔所在处地层波速的一种方法。
在钻孔中以井液作为耦合剂，用电磁震激振源垂直于井壁作用一瞬时冲击力，就在井壁地层中产生两种类型质点振动，一种是质点振动方向垂直于井壁，沿井壁方向传播，称为S波（剪切波，横波）；另一种是质点振动方向与传播方向相同称为P波（压缩波，纵波）。
检波器接收S波的振动信号并转换成电信号，然后传输到计算机，计算机对信号进行数据处理后采用两道互相关分析方法，自动计算S波在两道检波器间传播的时间差，从而计算出两道间的S波传播速度。
技术参数

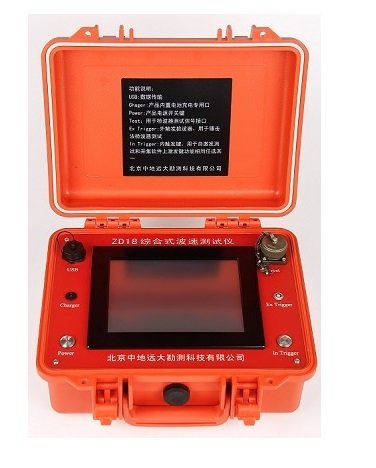

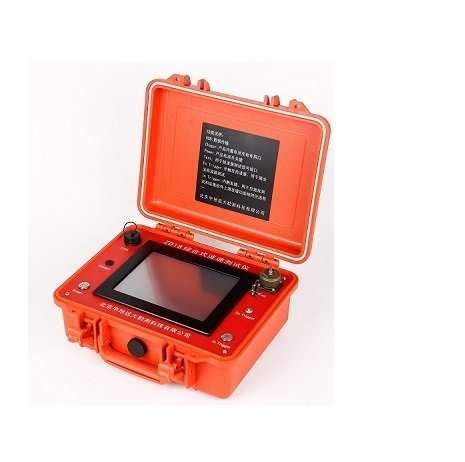

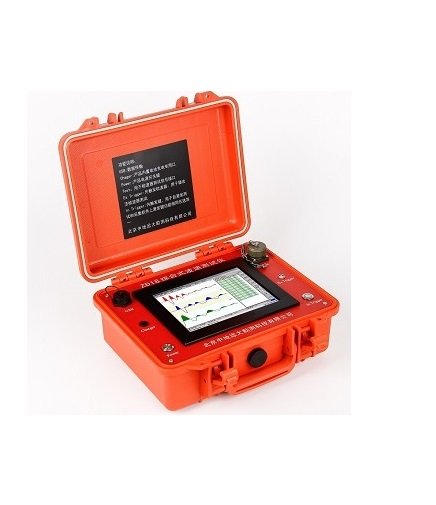

波速测试仪（主机）
显示屏 8寸高清高亮度彩色屏、彩色波形
操作系统 WinCE 6.0
操作方式 触摸屏
通道数 1至3道可选
采样间隔 0.001ms～1000ms
采样点数 512～16384
各道时间一致性 ≤1个采样间隔
各道振幅一致性 <3％
频率范围 1～150Hz
前放增益 20～60dB
触发预值 0-100％
放大倍数 10-600
触发通道 1、2、3、外触发（4个通道可选）
A/D转换精度 16位
输入阻抗 大于100kΩ
输入范围 ≤正负5V
触发方式 脉冲、通断
延时 0～10000ms可选
储存容量 16G硬盘
通讯口 支持U盘、鼠标、键盘
工作温度 -10℃～+42℃；湿度：<90％
储存温度 -20℃～＋60℃
电源 DC 48V,小于等于3A，充电电压220V±5％
体积 323×275×135（mm)
重量 3.8Kg

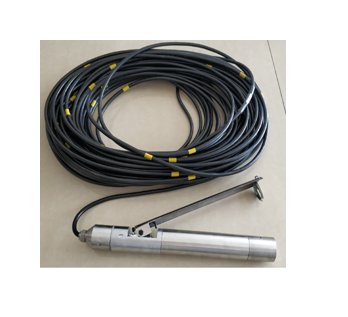

波速探测器（自激振式探头）
检波器 自然频率60Hz
灵敏度 30V/m/s
电磁式激振源 DC 48V，电流≤3A

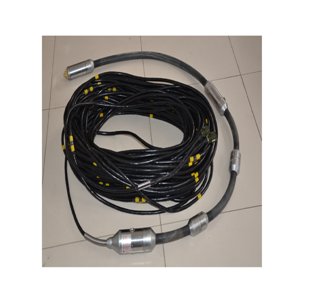

三分量检波器（扣板式探头）
固有频率 28Hz
灵敏度 30V/m/s
地脉动传感器（选配）
频带 0.5～100Hz
灵敏度 1v/mm/s
