简 介
智能设计，支持多种输入信号，如：温度
传感器（
热电偶、
热电阻等）、湿度、压力、液位、流量等
变送器；同时也有多种控制输出类型供选择，以配合不同的执行机构；支持在线单独显示，PID恒温控制输出，报警输出，支持超温、低温等报警方式；适合不同场合应用的在线测量、显示和PID控制，还可与微型
打印机组成数据记录系统，或与数据采集软件组成
远程监控系统。
产品特点
◆ 使用工业级器件，可靠性高，抗干扰能力强
◆ 多种输入、输出信号可选，应用范围广
◆ 多种控制方式可选，满足不同控制需求，
如：位控（报警）、PID调节、多段程控等
◆ 多种输出方式可选，适应不同执行机构
如：
继电器触点、SSR驱动、电流、电压等
◆ 支持变送输出，用于测量值信号转换，为
PLC等提供输入信号。
◆ 支持微型打印机打印温湿度数据或曲线
◆ 支持远程通讯，可选配数据采集软件
◆ 多种安装尺寸可选
应用场合

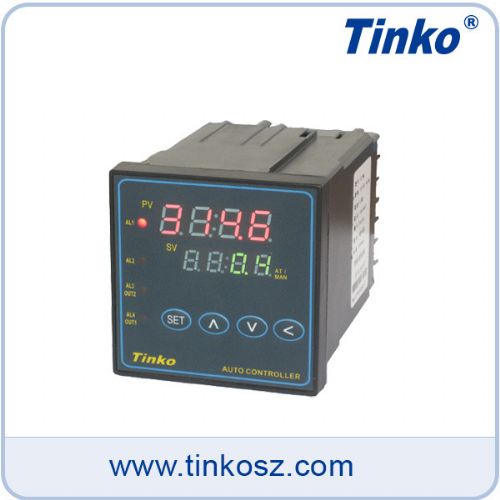

CTM
智能控制器适用于各种温度测量，显示，控制场合，如电炉、
烘箱、注塑、食品加工、试验设备等，还可对压力、流量，液位，湿度等进行精确测量和控制。
技术参数
输入信号：热电阻：Pt100，Pt1000，Cu100，Cu50等
热电偶：K，E，J，N，T，B，S，R等
直流电流：4~20mA，0~10mA，0~20mA等
直流电压：1~5V，0~5V，0~10V等
测量精度：±0.5％F.S.
显 示：测量值显示4位LED，设定值显示4位LED
控制输出：继电器：常开触点，AC250V/3A
逻辑电平：驱动单相或三相
固态继电器可控硅过零触发：驱动单相可控硅
模拟信号：4~20mA，0~10V等
报警输出：继电器常开触点，AC250V/3A
变送输出：4~20mA，0~10V等
通讯接口：RS485，ASCII或MODBUS通讯协议 可选配数据采集软件
打印接口：支持微型打印机，可打印文字或曲线
工作
电源：AC80V～260V；DC24V（可选）
工作环境：-10~50℃，20~80％RH
外形尺寸：160*80mm 96*96mm 96*48mm 72*72mm
开孔尺寸：150*76mm 92*92mm 92*45mm 68*68mm（面板安装）
