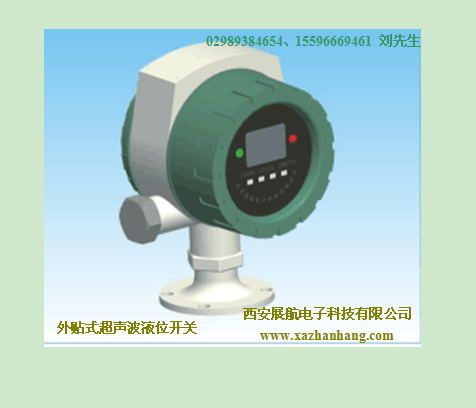

外贴式超声波
液位开关是西安展航电子科技有限公司独立自主研发生产的新型液位开关，主要用于监测
储罐液面，实现罐体内液位的上下限报警或监测
管道中是否有液体存在(干态保护)。
一、概况：
外贴式超声波液位开关是主要用于监测储罐液面，实现罐体内液位的上下限报警或监测管道中是否有液体存在(干态保护)。这种技术克服了传统测量方式对介质或环境的苛刻要求而不受介电常数、介质密度、导电性、发射系数、压力、温度、沉淀等因素的影响，特别适合在石油、化工、医药、电力、食品等行业的各类液体液位控制。目前，外贴式超声波液位开关可分为：高低报一体式和单体式测量。
二、原理汇总：
外贴式超声波液位开关是采用特制
传感器(探头)通过强力磁体吸附到罐壁上，每台外贴式液位开关都带有两只传感器,一只传感器发射信号（超声波）,另一只接收通过罐壁表面传递来的信号进行变换耦合，通过接收传感器收到的信号强弱和MCU处理液位分析算法，进而可准确的判断出当前位置处的液位状态。
三、特点汇总：
1、完全非接触式测量，储罐不开孔，安装到储罐的外壁上；
2、安装及维护方便，可不停产、不清罐、不动火；
3、适用面广：适用于高温高压、有毒、强腐蚀及易燃易爆环境下各种液体介质的测量；
4、仪表工作可靠、性能稳定、精度高、反应灵敏；
5、仪表使用寿命长，不需要使用方维修、免维护；
6、仪表设计抗雷击浪涌模块，可有效防止雷电干；
7、仪表具有丰富的输出接口可供选择。
四、外贴式超声波液位开关的技术参数汇总：
1.性能
● 重复性误差：正负2mm，滞后1到5mm
2.供电
● 24V DC±10％ / 220 V AC
3.信号输出
● 开关量‐
继电器输出（触点为无源节点），继电器容量：250V AC/DC 5A
4.电气接口
电气接口规格：①M20×1.5mm ②G1/2＂③ NPT1/2＂④ NPT 3/4＂
5.
变送器● 材质：铸铝
● 防护等级：IP65
● 防爆标志：ExdIICT6
6.探头
● 主体材质：铸铝
五、外贴式超声波液位开关的应用条件及局限性汇总：
●测量介质要求：液体的粘度≦35mp·s，对纯净液体、乳状、悬浮状、有沉淀的液体均可测量
●被测容器或储罐材质适合于金属、非金属及硬质塑料等一切密实材料的测量
●可测容器或储罐壁厚：不超过100mm，否则影响测量效果。
六、工业应用汇总：
外贴式超声波液位开关应用在石油、化工、医药、电力、食品等行业的仓储罐区、运输等工业过程中液体液位的检测与测量，特别适合下列应用条件的工况测量：
（1）非接触式，容器要求较高，不能开孔，不清罐不动火，在线安装；
（2）储罐或容器材质为金属或非金属，壁厚在100mm之内；
（3）测量介质为：液氯，液氨，氯乙烯，液化气，甲醇，乙醇，丙烷，丁烷，乙烯，丙烯，丁二烯，环氧乙烷，丙酮，原油，汽油，煤油，柴油，
变压器油，盐 酸，硫酸，王水等液体；
（4）介质的要求是：动力黏度<35mPa.S，对纯净液体、乳状、悬浮状、有沉淀的液体均可测量（介质的要求条件比外测
液位计低） ；
（5）特别适合测量高温高压、有毒有害、易燃易爆、强腐蚀、强侵害性液体介质液位；
（6）工况要求性能稳定、可靠，无磨损，无机械部件，操作安全方便，免维护的条件。
