介绍

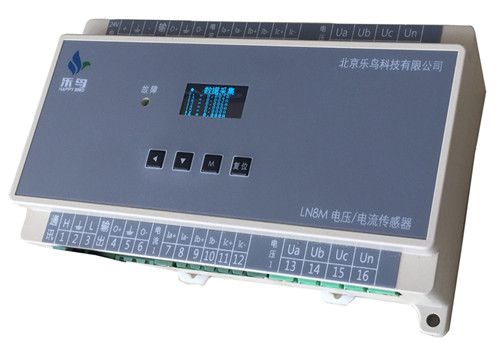

LN8M
消防设备电源状态监控器是根据中国国家标准GB 28184-2011研发，LN8M是对消防设备的电源进行实时监控，通过检测消防设备电源的电压/电流值和开关量状态等参数，从而判断电源设备是否存在着过压、欠压、过载、缺相、错相等故障信息，并通过MODBUS总线传至安装于消防控制中心的监控主机，实时显示报警信息、地址等信息，并主动存储报警信息，从而达到预警的作用，为消防设备电源正常工作保驾护航。
特点
● 实时监测消防设备主、备电源工作状态信息
● 监测消防设备电源过压、欠压、过流、缺相、错相等报警
● OLED显示电压等电气参数
● 采用DC24V工作电压，由系统主机集中不间断供给
● 以直接压接方式采集电压信号，采用不断开被监测回路方式采集电流信号，误差小于1％
● 声光报警功能
● CAN现场总线标准工业MODBUS-RTU协议
● 本机自检功能
● I/O输入输出监控功能
性能参数
● 供电电压：DC24V 由监控器或区域分机集中供电
● 额定功率：＜1W
● 总线通信方式：CAN总线
●
电源线+通信线要求：ZR-BV-2x2.5mm2+ ZR-RVSP-2x1.5mm2
● 输出参数：1路无源触点，报警或控制输出
● 地址编码：每台
传感器均具有*一地址编码
● 隔离器：每台传感器内自带隔离器
● 报警延时：0~60s连续可调，现场可设置
● 报警参数：欠压 ＜ 额定电压x85％，过压 ＞ 额定电压x110％
● 报警显示：LED指示
● 环境温度：-20℃ ~ +70℃
● 环境湿度：相对湿度 ≤ 95％
● 海拔高度：＜4500m
● 防护等级：IP30
尺寸
●外观尺寸：135mm x 95mm x 70mm（长x 宽 x 高）
●安装方式：标准35mm导轨式安装
选型
型号 参数说明
LN8M-1-1V 监测单相1路交流电压
LN8M-1-1V1A 监测单相1路交流电压、电流
LN8M-1-3V3A 监测单相3路交流电压、电流
LN8M-1-6V6A 监测单相6路交流电压、电流
LN8M-3-1V 监测三相1路交流电压
LN8M-3-1V1A 监测三相1路交流电压、电流
LN8M-3-2V 监测三相2路交流电压
LN8M-3-2V2A 监测三相2路交流电压、电流
备注：每个型号自带一路输入一路输出。
应用
适用于酒店、宾馆、饭店、商厦、体育馆、住宅、国家重点消防单位、石油化工、科教文卫、金融、电信等领域。
安装位置：低压
配电柜、低压
配电箱总线、低压配电箱层箱（照明/动力）、消防中控室配电箱、一些重要高精密配电箱
