该产品采用全新设计，以传统电
磁铁理论和现代电子技术相结合的主导思路，用直流
电磁铁模拟交流电磁铁运行曲线。因为普通交流牵引电磁铁工作与气隙成函数关系，即工作电流决定于气隙的大小，这就造成了普通交流电磁铁不能工作于过载条件下的缺点。交流模拟牵引电磁铁的工作电流与衔铁单位时间内的运动量成函数关系，即工作电流大小完全决定于衔铁运动状态，所以它具有良好的过载特性。该产品具有直流电磁铁运行稳定、无噪声、过载性能好的优点，又有交流电磁铁牵引力大、控制简单、行程长的长处。采用了智能化功能的电路模块，克服了交流电磁铁过载烧毁的缺点。使用过程中，如因各种原因衔铁被卡住，在模块的控制下，电磁铁自动转换工作状态，保证其长期可靠运行。智能化电路模块另一功能是根据电磁铁运行过程中负载的轻重，自动调整输入电能的大小，节能效果明显优于普通电磁铁。
应用于旋转式水泥
包装机、
冲床、
剪板机、起重、冶金、矿山、建筑机械设备及自动化系统中用来远距离操作牵引控制装置。
一、型号含义
□：含义
F：点动操作，无保持功能
Y：控制器分体安装
K：具有计算机接口
A：派生产品
W：表示可维护
二、技术参数
产品型号
额定电压
V
额定行程
mm
额定吸力N
操作频率
次/小时
启动电流
A
MQM4-25-50
220
25
50
400
2
MQM4-25-50
380
25
50
400
1.3
MQM4-25-80
220
25
80
400
5
MQM4-25-80
380
25
80
400
3
MQM4-25-150
220
25
150
300
8
MQM4-25-150
380
25
150
300
5
三、外形及安装尺寸

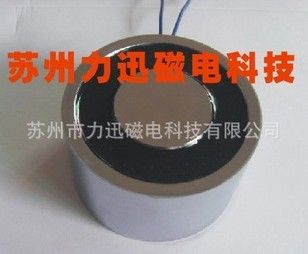

1、外形
2、安装尺寸
型 号
A
B
D1
D2
D3
H1
H2
H3
MQM4-25-050
70
52
20/25
56
6
117
112
95
MQM4-25-080
83
62
24/33
68
8
135
125
105
MQM4-25-080A
83
62
24/33
68
8
122
112
92
MQM4-25-150
110
84
40/48
92
8
175
162
135
四、正常工作条件和安装条件
1、周围空气温度
a)周围空气温度上限不超过+40℃；
b)周围空气温度24h内平均值不超过+35℃；
c)周围空气温度下限不低于-15℃。
2、安装地点的海拔不超过3000m。
3、大气相对湿度在周围空气温度为+40℃时不超过50％。
4、安装条件
a) 本产品原则上可任意方向安装，并且须保证反作用的方向与衔铁轴线重合，其偏差不得大于±15°
b) 垂直方向安装电磁铁时使用寿命*长，（当衔铁向上运动时，电磁铁的吸力应包括衔铁重量）。
c)安装在无剧烈摇动和冲击的地方；
d)安装在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃（包括导电尘埃）；
e)安装在没有雨雪侵袭的地方。
五、订货使用须知
1、所选电磁铁的吸力要与使用机构对电磁铁的反作用力相近似，不可太悬殊，否则将会降低电磁铁的机械寿命。
3、电磁铁贮存时应放置在空气流通，温度不高于+40℃及不低于-5℃的仓库中。
4、电磁铁安装时，要注意它所连接的机构对电磁铁的反作用力必须与衔铁的中心线相重合，否则将会发生噪声，甚至因衔铁产生摩擦过热而烧毁线圈。
5、电磁铁在
电源电压≥85％额定值及行程为额定行程时，能可靠地吸合.（苏州市力迅磁电科技有限公司声明）。
