特点：
MT—101粘钢
结构胶为膏状，具有状态较稀，触变性好的特性，具有不影响建筑物使用空间，不改变结构外型，连接处受力均匀，内聚、粘结和剪切强度较高，耐老化，及疲劳性能优良等特点。种类齐全，特有低温(-10~0℃)情况下可正常固化的冬期结构胶，保证冬季正常施工。
用途

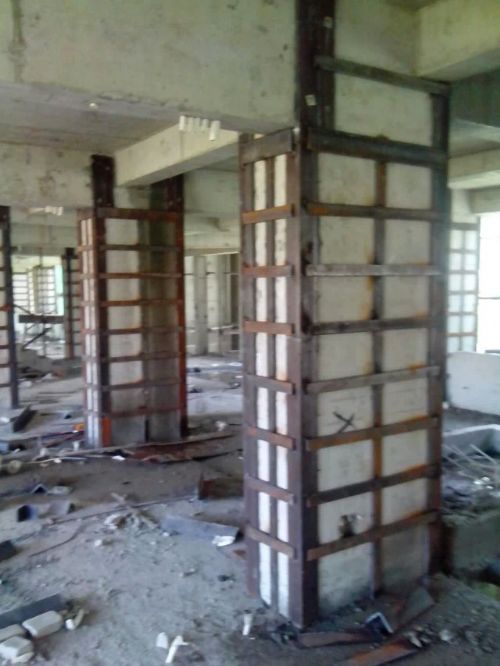

主要用于混凝土梁板柱结构、砖石构件和钢构件对
钢板的粘结加固，
幕墙安装；
大理石、
花岗岩、
瓷砖等的粘结安装；混凝土构件及钢构件表面的修补与粘结。
产品配比：甲：乙=2:1(重量比)
产品包装：
铁桶包装 甲组分：30公斤/桶 乙组分：15公斤/桶
外观性状：甲组分灰褐色膏状 乙组分浅黄色膏状
产品比重：1.5~1.7kg/平米/mm
主要技术性能指标
胶体自身强度
（Mpa） 抗压 70 混合后密度（g/cm） 1.5~ 1.7
抗拉 35 耐温性（℃/Mpa） 80/18
弹性模量 4.2x103 操作温度（℃） -5 ~ 40
钢-钢粘结强度
（Mpa） 抗剪 22 操作时间（min） 20 ~ 40
抗拉 35
钢-砼粘接强度 C60混凝土破坏 固化时间（h） 25℃ 3 ~ 6
5℃ 12~36
90天耐湿热老化钢—钢抗剪强度降低百分率
<10％
耐水性（100℃煮）
（h/Mpa）
72/16
该产品各项性能指标均符合《混凝土结构加固设计规范》（GB50367-2006）中A级胶要求
工艺流程：
混凝土和钢板表面处理→胶体配制→ 粘结→ 加压固定→ 钢板表面防腐处理
使用说明
1. 配胶：现将MT
建筑结构胶的甲、乙两组份分别搅匀后，再按照甲组份：乙组份=2：1 （重量比）的比例混合搅拌均匀，即可使用。
配胶注意事项：
（1） 温度较低时，要将甲、乙组份在60-80℃的温水锅（桶）中温化，以降低其粘度。
（2） 甲、乙组份要分别用容器取得，先取甲组份2份放入准备好的容器中，再取乙组份1份放入，搅拌均匀。

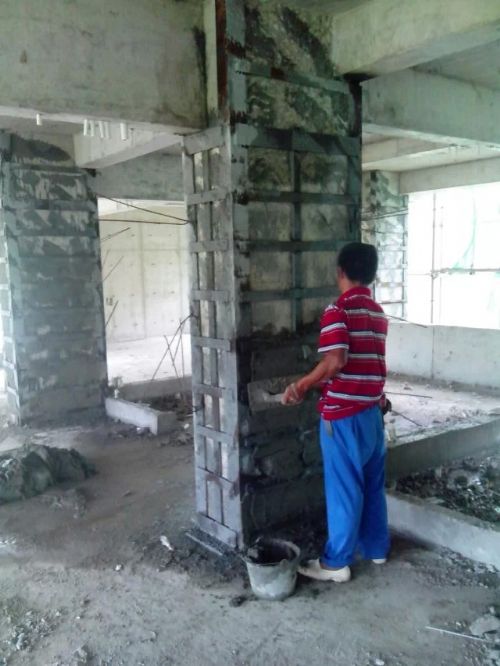

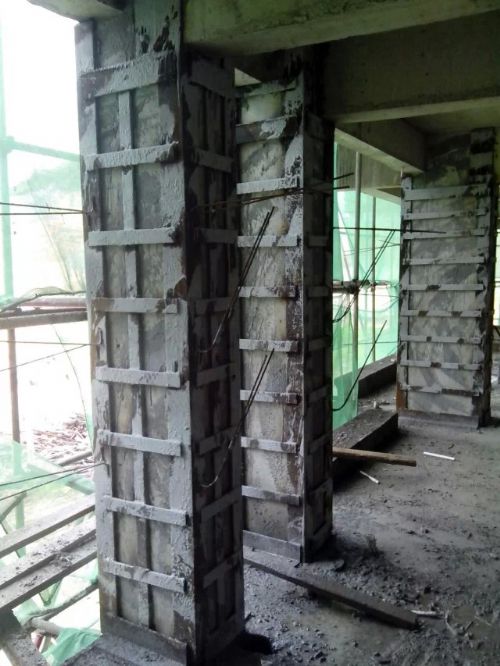

2. 粘钢：将被粘结钢板的粘结面处理干净，在干燥环境下将胶涂匀，接触、压下、固定粘结物。
3. 固化：本品适宜在60℃以下施工环境使用，常温下初凝时间1.5小时。常温一天完全固化，负温、潮湿环境下也能固化，固化时间适当延长。
注意事项
使用时必须戴护目镜、手套和
口罩或面罩
施工时要保持空气流通，注意换气，严禁烟火
本品粘着到皮肤时可能出现过敏症状，要用肥皂立即清洗
剩余未混合结构胶要密封保存于阴凉方防火处
保存时间：十二个月
