特点：
MT—102
植筋胶为膏状，具有触变性好，连接处受力均匀，内聚、粘结和剪切强度较高，耐老化，及疲劳性能优良等特点。种类齐全，特有低温(-10~0℃)情况下可正常固化的冬期
结构胶，保证冬季正常施工。
用途
状态较稠。可用于梁、柱

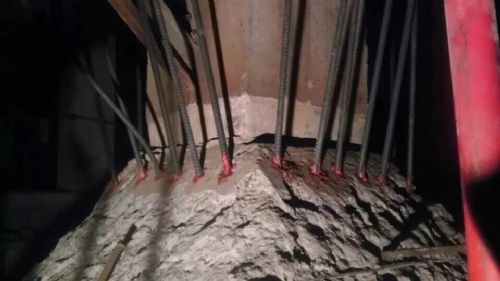

钢筋上“生根”，后加埋件等以混凝土、岩石、砖砌体为基体的隐蔽工程锚固。广泛应用于混凝土内留置圈梁钢筋、砌体锚固筋、
幕墙埋件、设备基础
螺栓固定等。
产品配比：甲：乙=2:1(重量比)
产品包装：
铁桶包装 甲组分：30公斤/桶 乙组分：15公斤/桶
外观性状：甲组分灰褐色膏状 乙组分浅黄色膏状
产品比重：1.5~1.7kg/平米/mm
主要技术性能指标
性能项目 A级胶 实际检测值
胶体性能 劈裂抗拉强度（Mpa） ≥8.5 9
抗弯强度（Mpa） ≥50 55
抗压强度（Mpa） ≥60 65
粘接能力 钢-钢拉伸抗剪强度（Mpa） ≥16 18
不挥发物含量（％） ≥99 99
该产品各项性能指标均符合《混凝土结构加固设计规范》（GB50367-2006）中A级胶要求
主要锚固参数
螺纹钢直径（mm） 12 14 16 18 20 22 25 28
钻孔直径（mm） 16 18 22 22 25 28 32 38
钻孔深度 15D(D：钢筋直径)
工艺流程：

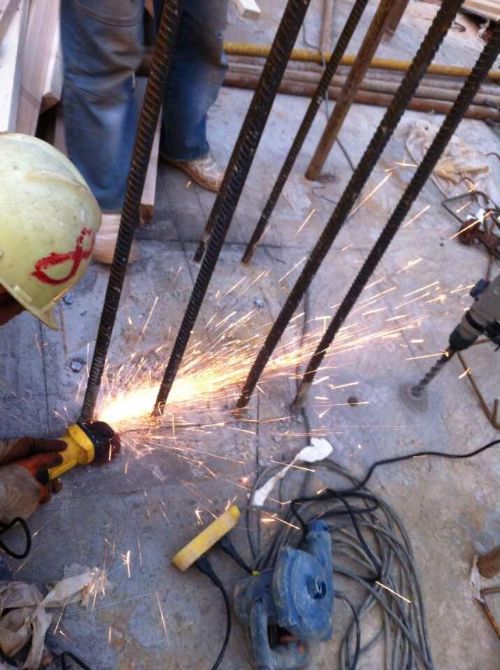

定位→钻孔→清孔→钢筋除锈→锚固胶配制→注胶→植筋 固化养护→ 检验
植筋胶每公斤植筋数量（经验值）
螺纹钢直径（mm） 6 8 10 12 14 16 18 20 22 25 28
植筋根数（根/kg） 40 30 20 15 12 10 8 5 3 2 1
钻孔深度 15D(D：钢筋直径)
使用说明
1.配胶：现将MT
建筑结构胶的甲、乙两组份分别搅匀后，再按照甲组份：乙组份=2：1（重量比）的比例混合搅拌均匀，即可使用。 温度较低时，要将甲、乙组份在60-80℃的温水锅（桶）中温化，以降低其粘度。

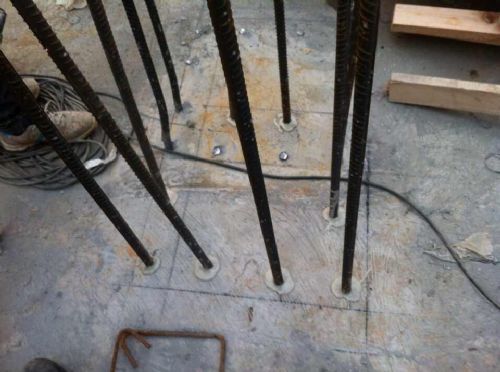

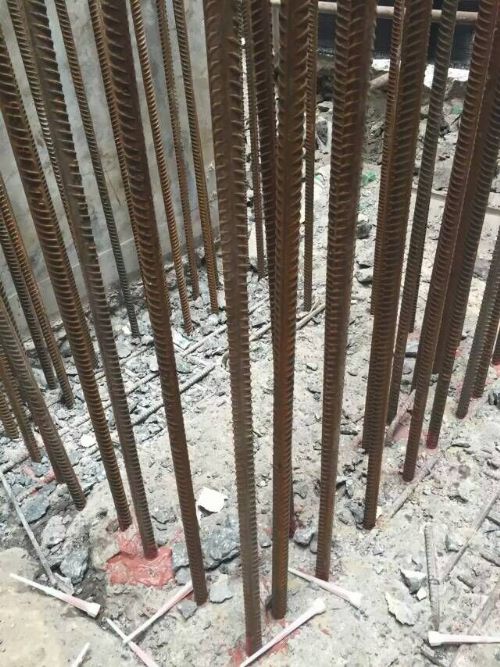

2.植筋锚固：将钢筋栽入部分表面和孔洞清理干净并干燥，在钢筋栽入部分涂胶并在孔洞内放入适量的胶后，将钢筋插入孔洞内即可。
3.固化：本品适宜在60℃以下施工环境使用，常温下初凝时间2~6小时。常温一天完全固化，负温、潮湿环境下也能固化，固化时间适当延长。固化未充分前禁止撞动钢筋。
保存时间：十二个月
注意事项
使用时必须戴护目镜、手套和
口罩或面罩
施工时要保持空气流通，注意换气，严禁烟火
本品粘着到皮肤时可能出现过敏症状，要用肥皂立即清洗
剩余未混合结构胶要密封保存于阴凉方防火处
