特点
1. 本机数控系统采用两轴数字控制，该控制系统操作简单，容易上手，全部操作是具有菜单或图形提示，操作简单，方便。全部
按键开关人性化设计，舒服便捷;USB接口前置，方便导入或导出文件，由ARM和DSP*
电机控制芯片构成核心控制系统、液晶图形显示、文件操作、系统自配置等方便易懂，DSP控制电机使得堆焊过程更加稳定可靠。
2. 10.3寸800*600工业级彩色显示器。
3. 全中文/英文菜单系统。
4. 45种常用图库（包括网络图形），可选择设置堆焊图形尺寸。
5. 支持EIA代码（G代码）及FastCAM等各类套料软件。
6. 运动中科可适时加速、减速。
7. 256M超大的加工文件存储空间，满足各种复杂程序的运行与加工，轻松处理大程序的运行。
8. 采用ARM7处理器技术，程序运行速度和界面刷新速度更快。
9. 辅助功能，对于初级用户使用更加简单。
10. 轨迹可以连续回退至原点，图形显示，实时轨迹移动显示。
11. 轨迹输入采用U盘传输CAD进行套料后的加工文件和现场手动编写G代码两种方式。
12. USB，RS232串口通讯控制，U盘直接读取文件功能，便捷的现场操作。
13. 采用高细分步进驱动，精高度，运行平稳，升降任意调节。
技术指示
项目 参数
堆焊厚度（mm） 2~20
焊枪升降*大行程（mm） 150
X向*大行程(mm) 4000(可根据客户需求定制)
Y向*大行程(mm) 1620(可根据客户需求定制)
板材有效堆焊长度(mm) 3000(可根据客户需求定制)
板材有效堆焊宽度(mm) 1500(可根据客户需求定制)
直线度（mm） 0.5
圆度（mm） <0.5
对角线差（mm） <0.5
重复定位精度（mm） ±0.4/10m
配置
项目 数量 说明
主机机型 PNSG-ATW-30 6000*3000*2000（根据客户要求定制）
横向导轨 24KG重型导轨 6000mm*2
纵向导轨 LGD8 2800mm*2
焊接升降体 1组 （1~4组可任意组合）
数控系统 1套
自动编程软件 1套
横向歩进电机及驱动 1套 （可选装伺服）
纵向歩进电机及驱动 2套 （可选装伺服）
堆焊
电源 选配
说明

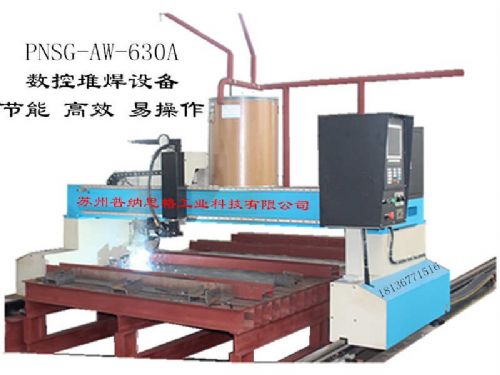

该型
堆焊机为台式龙门结构自动堆焊；均采用
直线导轨，双边驱动。能实现整板自由堆焊，焊机为630明弧焊
气保焊机。
横向跨度:3M（可根据需求加长）
有效堆焊宽度：1.6m （可根据需求加长）
