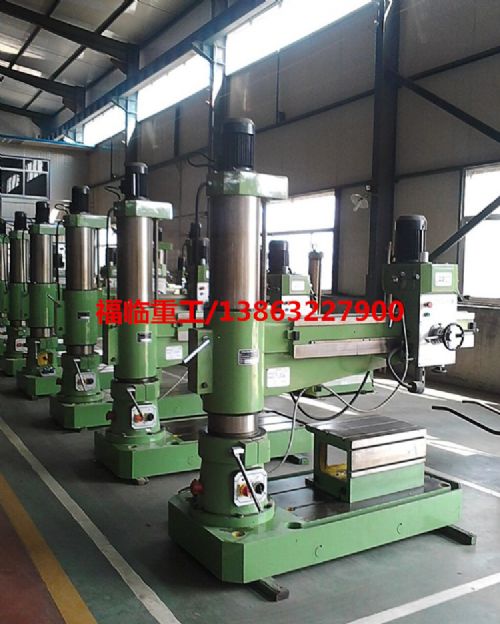

Z3040A×13双立柱摇臂
钻床是一款双立柱机械
摇臂钻床，3040摇臂钻床的特点是摇臂带动外立柱通过
轴承沿内立柱旋转，均衡该变了单立柱摇臂旋转的方式，避免了单立柱摇臂钻在旋转摇臂工作的时候沉重的现象。Z3040A双立柱摇臂钻床较Z3040单立柱摇臂钻床旋转阻力小、灵活方便。双立柱摇臂钻床的结构主要有：底座、内立柱、外立柱、摇臂、主轴箱及
工作台等部分组成。双立柱摇臂钻床内立柱固定在底座的一端，在它的外面套有外立柱，外立柱可绕内立柱回转360°，摇臂的一端为套筒，套在外立柱上做上下移动。由于
丝杆与外立柱连成一体，而升降
螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。
是一个复合部件，由主传动
电机、主轴和主轴传动机构、进给和变速机构、
机床操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平轨上沿摇臂移动。外立柱沿内立柱可以灵活运动一周，摇臂钻床Z3040A主轴端面至工作台面距离260-1300mm、主轴行程200mm、六级变速机构、6级主轴自动进给级数、主轴变速、进给范围广可以适应不同材料，不同工艺，不同刀具对摇臂钻床的要求。摇臂钻床Z3040主要用在机械制造、汽车制造、五金行业、矿山配件、仪器仪表等多行业可以进行钻孔、攻丝、扩孔、铰孔、锪平等工艺工作的生产要求。
●、双立柱设计，使摇臂更轻巧，便捷！工作效率大大起高；
●、操纵系统集中在主轴箱上，变速灵活、方便、进给机械电器双保险，安全。避免误操作；
●、基础大件采用优质材料成型铸造，经时效处理后，用高精度机床加工，具有极高精度；
●、各导轨面均经淬硬处理，主轴采用氮化处理，延长使用寿命；
●、主轴正反转采用手把控制，钻孔，攻丝更加方便快捷；
●、臂长1.3米，加工范围更大，更便捷；
●、摇臂导轨加宽未定性更好；
●、进给涡轮自动润滑；
主要技术参数
Z3040×13A
钻孔*大直径mm
铸铁40、
钢材32
主轴端面至工作台距离mm
260-1050
主轴中心距立柱母线距离mm
360-1300
主轴行程mm
200
主轴锥孔(莫氏)
4
主轴转速范围r.p.m
75.130.240.380.660.1200
主轴转速级数
6
主轴进给量范围r.p.m
0.10-0.25
主轴进给量级数
3
摇臂回转角度
360
主电机功率kw
2.2
升降电机功率kw
1.5
机床重量kg
1600
外形尺寸mm
1800×810×2300
