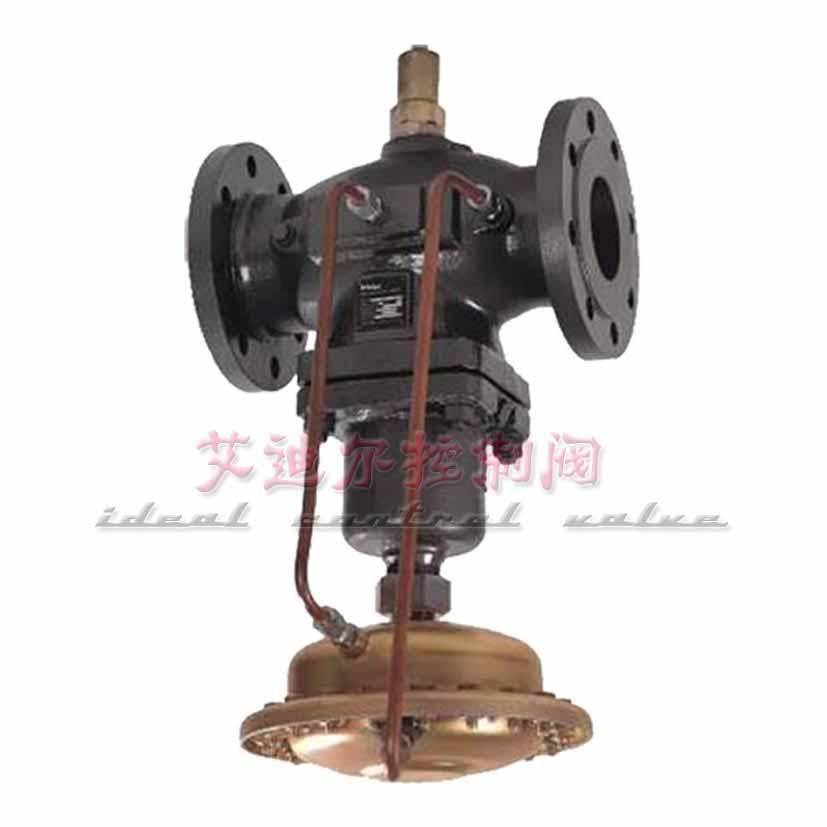

V130D05T/V131D05 自力式流量
调节阀，由一个带有设定流量的
控制阀门和
执行器组成。适用于非腐蚀性的液体，在系统
管道中的流量控制。
主要特点如下：
1、具有压力平衡功能，灵敏度高
2、低噪音，性能可靠，免于维护
3、采用标准模块化设计
4、通过
节流阀按标准图调节流量，方便快捷
5、通过组合件，可以进行多项组合控制
■ 自力式
流量调节阀阀体
公称通径：DN15、20、25、32、40、50、65、80、100、125、150、200、250mm
公称压力：PN1.6、4.0MPa
法兰标准：ANSI、JIS、DIN、GB、JB（特殊可按用户提供）
阀体材料：铸钢（ZG230-450）、铸
不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
阀芯材料：硬密封--不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；软密封--不锈钢镶嵌
橡胶圈压力平衡：不锈钢
波纹管（DN15～125）、平衡膜片（DN150～250）
■ 自力式流量调节阀执行器
有效面积(cm2) 250 630
节流器压差(MPa) 0.02；0.05
允许上下膜室之间*大压差(MPa) 0.4 0.15
材料 膜盖：
钢板镀锌； 膜片：EPDM或FKM夹纤维
控制管线、
接头 铜管或
钢管10×1；卡套式接头：R1/4"
■ 自力式流量调节阀性能
设定值偏差 ±8%
允许泄露量（在规定实验条件下） 硬密封 4×0.01%阀额定容量
软密封 DN15～50 DN65～125 DN150～250
10气泡/min 20气泡/min 40气泡/min
■ 自力式流量调节阀允许工作温度
公称通径 15～125mm 150～250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷却罐2个≤200℃ 冷却罐2个和加长件≤200℃
软密封 ≤150℃ ≤150℃
■ 自力式流量调节阀额定流量系数、噪音衡量系数、允许压差
公称通径 DN 15 20 25 32 40 50 65 80 100 125 150 200 250
额定流量系数 KvS 4 6.3 8 16 20 32 50 80 125 160 280 320 400
节流器压差的流量范围(m3/h)
0.02MPa 0.1-2 0.2-3 0.2-4 0.4-7 0.6-11 0.8-16 3-28 4-40 6-63 8-80 12.125 15-150 18-180
0.05MPa 0.2-3 0.3-0.45 0.3-6 0.5-10 0.8-16 1.2-24 4-40 6-58 9-90 12-120 18-180 22-220 25-250
噪音衡量系数值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
允许压差(Mpa) PN16 1.6 1.5 1.2 1.0 PN40 2.0 1.5 1.2 1.0
