一、应用范围：
1、铁路、公路、港口、高层建筑等钻孔桩成孔质量检测仪；
2、支盘桩的成孔质量检测；
3、所有地下连续墙施工质量检测；
二、工作原理：

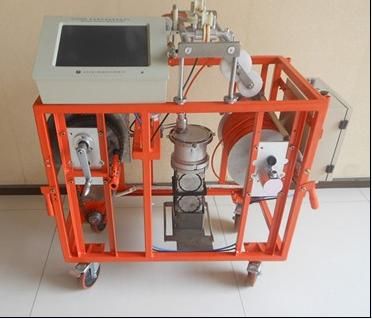

JL-IUDS(B)智能超声成孔质量检测仪是根据超声原理检测成孔质量的*设备。系统由主机、超声波发射接收探头、深度计数器及线架、电缆等组成、探头在下放过程中按设置的测点距离均匀测试，每一测试点同时自动测试“+”字型二个剖面图，探头上的四组发射，接收换能器自动发射超声信号，接收经孔壁发射的信号，反射信号到达时间反应孔径大小，信号强度反应孔壁的特性。同时测试剖面的方位。可计算钻孔的孔径、垂直度和倾斜的方向。
三、系统特点：
1、探头设计独特，4组垂直布置，内置电子罗盘，防水性能好；
2、探头自动实现“+”字二剖面的测试，并同时生成二个剖面图；
3、深度计数器双
滑轮设计，有效防止电缆打滑，确保深度技数准确；
4、实时测试系统全智能化，只须升降探头，自动完成按测点密度要求测试；
5、结果输出系统内容丰富，功能强大;
○自动生成测试结果报告；
○实测过程回放
○自动判读孔壁位置，并自动计算各测点孔径值、偏移值和垂直度。
四、技术参数：
1、主机系统：军工级
工控机，内置多功能高精度高速采集卡；
2、采集卡特性：12bit采集精度，20MHz采集率；
3、深度技术精度：0.50MM
4、测试直径：0.5~5M
5、测试深度：1~150M（可定制）；
6、超声频率：60KHz
7、超声发射电压：680V；
8、提升方式：电动手动可选，
绞车起降速度：0~10M∕min，速度可调；
