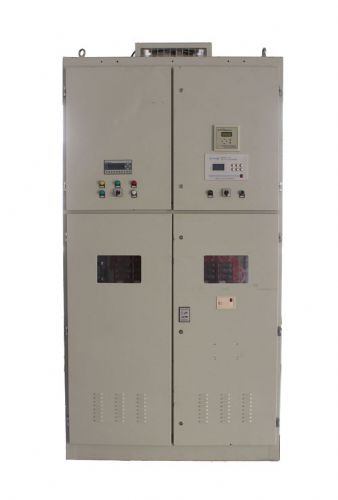

高压动态电容补偿柜

  • 价格:电询
  • 产地:沈阳
  • 品牌:汇丰
  • 型号:HPTSC
  • 联系:平经理 024-89566055 18642063956
              联系我时请告知是在建材采购网看到的
  • 公司:沈阳汇丰电力自动化有限公司
  • 产品介绍
    概述
      高压 TSC动态无功补偿装置利用大功率晶闸管串联组成高压交流无触点开关的导通和关断投切电容器组,根椐电网电压及无功功率情况由控制器实现动态分析、过零判断,实现快速无涌流、无冲击的投切电容组,可实现对多级电容器组的快速过零投切。高压 TSC 动态无功功率补偿装置响应时间小于 20ms ,对冲击负荷、时变负荷能够实时监测、动态补偿,实现功率因数补偿至 0.9 5以上的目的。同时该产品吸收国外先进技术,克服了现有补偿方式调压复杂、控制开关易受冲击、使用寿命短等缺点,具有动态补偿无功功率补偿和稳定系统电压双重功能,技术水平国内*。产品同时具有降低网损、节约电能,提高供电质量等显著特点,可给用户带来巨大经济和社会效益。

    装置组成
      TSC型动态无功补偿装置由控制器、晶闸管阀体、放电电阻、电容器、电抗器、保护元件组成。控制器实时跟踪负荷的电压、电流及无功功率,与预先设定的给定值进行比较,动态控制投切电容器组,以保证系统的功率因数始终满足设定要求。控制器采用过零触发技术,确保晶闸管过零触发,使得电容器的投入和切除无冲击、无涌流、无过渡过程。既动态快速跟踪负荷变化,解决了传统无功补偿装置投切电容器对电容器产生的危害。
    技术特点
    ● 实时跟踪负荷变化,动态补偿无功功率,提高系统功率因数;
    ● 采用光纤触发技术,实现一次系统和二次系统隔离,解决干扰问题,保证了触发脉冲同步和精度;
    ● 采用过零触发技术,投切电容器无涌流、无过电压、不引入暂态和谐波,设备使用寿命长;
    ● 动态抑制系统谐波,改善电压畸变率,主回路设计充分考虑电容器组对谐波电流的放大问题,保证设备安全运行、可靠工作;
    ● 改善电压质量,稳定系统电压,抑制电压闪变;
    ● 降低网损,高效节能,提高电气设备效率,增加变压器带载容量;
    ● 控制器实现全数字化,人机界面液晶显示,具有联网通讯功能;
    ● 控制具有高可靠性,而且操作简单;
    ● 补偿器保护措施齐全;
    ● 适合于负载无功频繁波动的场合。
    技术参数:
    ● 符合标准:DL/T 604-1996 高压并联电容器装置订货技术条件
    ● 系统标称电压: 6Kv , 10Kv
    ● 额定频率: 50Hz
    ● 动态响应时间: ≤20ms
    ● 控制电源输入电压: 380v ± 5 %
    ● 相数: 3 相
    ● 额定容量:100-5000kvar
    ● 电容器接线方式: △ 型或Y型
    ● 电抗器模块电抗率*值: 6 %、 13 %
    ● 功率因数:补偿后在 0.9 以上
    ● 柜体防护等级: IP20
