简介：

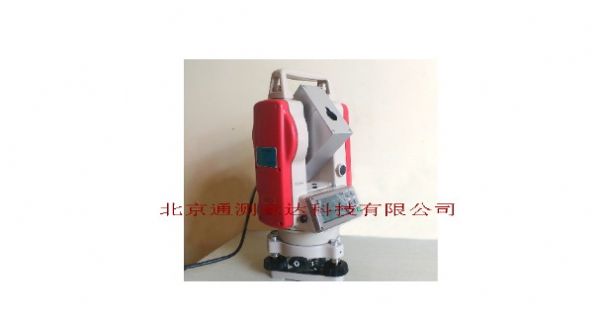

本仪器采用测角技术和测距技术(测距
传感器）与专业的处理软件结合于一体，用来对隧道断面的超欠挖进行快速检测,可实时显示超欠挖距离及面积值.能测量隧道衬砌厚度.也可测量建筑物内部空间,桥梁桥型,轮廓等. 整机集测量控制与一体,结构紧凑.测量精度高,速度快.使用彩色大触摸屏 操作简单方便 存储方式多样,存储容量大 .实时显示超欠挖距离及面积值.不需电脑即可处理断面数据.本仪器在施工监测，竣工验收，等工作中得到了广泛应用。
特点：
1.快速，测量，大幅度提高工作效率
2.测量软件和后处理软件，界面友好，显示直观，直接输出图形数据报告
3.使用彩色大触摸屏PDA，操作简单方便，海量储存
4.实时显示超欠挖距离及面积值，不需电脑即可处理断面数据
5.防潮、抗尘, 稳定性强
6角度可手动调整或自动调整随意定位
产品功能：
1.当前断面检测:检测隧道的横断面，实时显示断面超欠挖图，显示超欠挖结果及面积值
2.手动测量：测量仪器至被测点的垂直距离、斜距、角度等
3.围岩收敛：检测隧道围岩的收敛情况，定期多次检测可以比对隧道的变形情况。
4.现场实时计算土方量
5.实现隧道断面的前，后方断面检测(3型、4型和5型)：无需重新架设脚架，就可检测隧道前方或后方的隧道断面的超欠挖值。前方断面检测距离是隧道半径的2倍
6.炮眼指示(3型，4型和5型)：参照图纸上设计好的炮眼坐标数据对炮眼位置进行手动或自动指示，还可以进行隧道轮廓放样
7.自动放点功能(5型)：不需要
全站仪配合即可完成断面测量，极大的提高效率。
8. 4型和5型仪器采用无线或有线控制
型号
技术参数 TC-2F型(带PDA) TC-3型 TC-4型（无线蓝牙） TC-5型(无线蓝牙)
检测半径 (0.2—80)m （0.2---100）m （0.2---100）m （0.2---100）m
检测精度 ±1mm ±1mm ±1mm ±1mm
检测方位角 30°---330° 30°---330° 30°---330° 30°---330°
横向角度精度 ------ 2″ 2″ 2″
竖向角度精度 2″ 2″ 2″ 2″
检测时间 30s(31点) ≤30s (31个点) ≤30s (31点) ≤30s(31点)
数据传输方式 USB USB 蓝牙或USB 蓝牙或USB
检测方式及功能
全方位角度自动调整
当前断面测量
角度自动调整
当前断面测量
前后方断面测量
炮眼指示
围岩收敛
土方量测量
双轴同时高速旋转
全方位角度自动调整
当前断面测量
前后方断面测量
炮眼指示
围岩收敛
土方量测量
自动放点功能
全方位角度自动调整
前后方断面检测
测量当前断面
手动测量
炮眼指示
围岩收敛
土方量计算
电池工作时间 待机8小时
控制器 *掌上电脑
储存容量 8G，可扩展
