产品特点：
●仪表内含转速表、频率计两种功能，各对应
有三组
继电器J1、J2、J3输出，其中继电器
J1输出有8种动作方式，继电器J2、J3输出可
分别用于上、下限同时报警，充分满足控制
现场的需要。
●输入信号: 开关量、电平脉冲( 低电平:-30V
～ +0.5V；高电平：+4V ～ +30V )。
●可外接开关触点信号、电平脉冲信号、光电对
管、
接近开关、光栅
传感器、磁电传感器、霍
尔传感器、
编码器等。
●可向外接传感器提供9V(30 mA)直流电压源。
●无效零消隐，全部参数设定值都有停电记忆。
技术参数：
●测量范围：0.9Hz ～ 40KHz
●供电
电源：AC20 ～ 265V；DC20 ～ 360V
●整机功耗：小于2W
●可设定倍率A、倍率b、初始值C、小数点dot ，
显示测量值(PV)＝脉冲测量值 × A ÷ b ＋ C
●超限显示：“EEEEEE”
●继电器触点容量：AC277V 10A；DC30V 10A(阻性负载)
●继电器触点寿命: 1×107次
●输入信号内部阻抗：10K
●外形和安装尺寸：
型号
数码管字高(英寸) 外型尺寸 开孔尺寸
上排(红) 下排(绿)
DH72NF 0.36 0.36 72×72×110mm 68+0.5×68+0.5 mm
DH968NS 0.56(单排) 96×48×110mm 92+0.5×44+0.5 mm

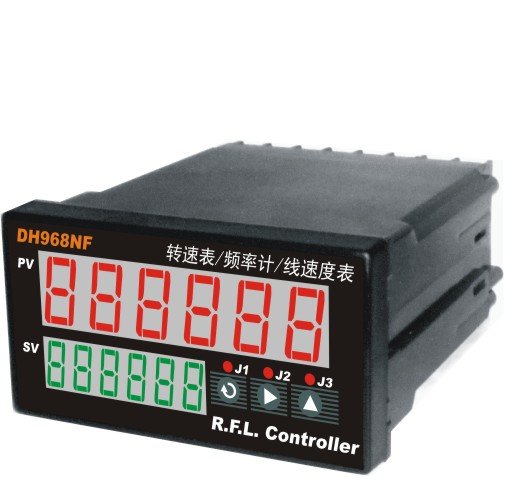

DH968NF 0.56 0.36 96×48×110mm 92+0.5×44+0.5 mm
DH966NF 0.56 0.56 96×96×110mm 92+0.5×92+0.5 mm
●安装方式：面板卡入
●工作温度：-10℃ ～ +50℃；
●环境湿度：≤85％RH 且无腐蚀气体
●储存温度：-20℃ ～ +60℃
产品功能编号表：（参数符号P-Sn、密码0089）
功能编号 功能说明
1 转速表
2 频率计
转速/频率控制值参数介绍：（密码0036）
参数符号 参数意义 选项或范围 出厂值
r1Sn 继电器J1动作方式编号 01～08 01
FILt 数字滤波系数 0～9 0
A 倍率 1～999999 1
b 倍率 1～999999 1
C 初始值 -199999～999999 0
dot 小数点位置 ...... 末位（不显示）
END 结束标志
继电器动作值参数介绍：（密码0001）
参数符号 参数意义 选项或范围 出厂值
Jn1 继电器J1设定值1 -199999～999999 5000
Jn2 继电器J1设定值2 -199999～999999 6000
t1 继电器J1延时时间 0.1～99999.9 10.0（秒）
RH2 继电器J2吸合值 -199999～999999 3000
RL2 继电器J2释放值 -199999～999999 4000
RH3 继电器J3吸合值 -199999～999999 8000
RL3 继电器J3释放值 -199999～999999 7000
END 结束标志
