产品特点：
●包括延时、累时、频率、转速、计数有32种
功能，各有多种
继电器动作方式，充分满足
控制现场的需要。
●可设定继电器动作值、倍率a、b的值，设定
值、当前累时值、当前计数值掉电不丢失，
计数脉冲宽度、自动复位时间均可调。
●输入信号:开关量、触点信号、电平脉冲（低
电平:-30V ～ +0.5V；高电平：+4V ～ +30V
）、4V ～ 30V的交流正弦信号。
●可外接
传感器如光电对管、
接近开关、霍尔
传感器等，提供9V（30 mA）直流电压源。
技术参数：
●*高测量频率和计数速度: 2 万次/秒
●供电
电源: AC20 ～ 265V；DC20 ～ 360V
●整机功耗: 小于2W
●继电器触点容量: AC277V 10A；DC30V 10A(阻性负载)
●继电器触点寿命: 1×107次
●外形和安装尺寸及重量:
型号
数码管字高 外型尺寸 开孔尺寸 重量
ZN48 0.36英寸 48×48×85mm 45+0.5×45+0.5 mm 80g

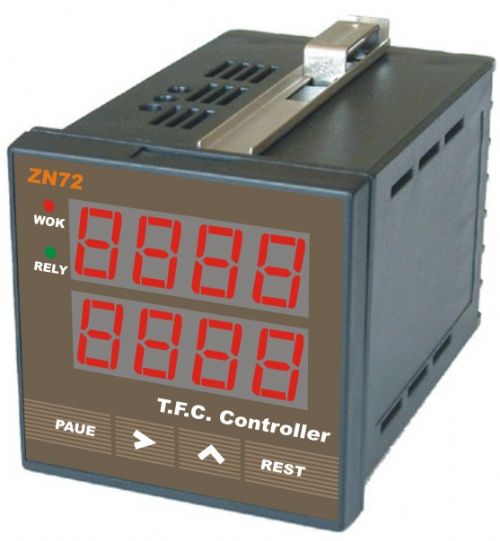

ZN72 0.56英寸 72×72×110mm 68+0.5×68+0.5 mm 100g
●安装方式: 面板卡入
●工作温度: 0℃ ～ +50℃
●储存温度: -20℃ ～ +60℃
继电器动作方式编号表：
方式编号 继电器动作方式内容
1 通电仪表工作，达到或超过设定值时继电器吸合。
2 通电仪表不工作（可通过复位键或复位端子使仪表工作），达到或超过设定值时继电器吸合。
3 通电仪表工作，达到或超过设定值时继电器释放。
4 通电仪表不工作，此时继电器释放（可通过复位键或复位端子使仪表工作，同时继电器吸合），达到或超过设定值时继电器释放。
5 通电仪表工作，达到或超过设定值时继电器吸合，t秒后，仪表自动复位，重新开始工作。
6 通电仪表不工作（可通过复位键或复位端子使仪表工作），达到或超过设定值时继电器吸合，t秒后，仪表自动复位，重新开始工作。
功能编号表：
功能说明 工 作 范 围 功能编号 继电器动作方式编号
单延时（正） 0.01秒～99.99秒 01 1～6
单延时（正） 1秒～9999秒 05 1～6
单延时（正） 1秒～99分59秒 07 1～6
单延时（正） 1分～99时59分 09 1～6
单延时（正） 1分～9999分 03 1～6
单延时（倒） 99.99秒～0.01秒 02 1～6
单延时（倒） 9999秒～1秒 06 1～6
单延时（倒） 99分59秒～1秒 08 1～6
单延时（倒） 99时59分～1分 10 1～6
单延时（倒） 9999分～1分 04 1～6
双延时（正） 1秒～9999秒 15 1、2
双延时（正） 1秒～99分59秒 13 1、2
双延时（正） 1分～9999分 17 1、2
双延时（正） 1分～99时59分 11 1、2
双延时（倒） 1秒～9999秒 16 1、2
双延时（倒） 1秒～99分59秒 14 1、2
双延时（倒） 1分～9999分 18 1、2
双延时（倒） 1分～99时59分 12 1、2
累时（立即复位） 0～99时59分59.99秒 19 1～6
累时（立即复位） 0～9999时59分59秒 21 1～6
累时（立即复位） 0～9999天23时59分 23 1～6
累时（八秒复位） 0～99时59分59.99秒 20 1～6
累时（八秒复位） 0～9999时59分59秒 22 1～6
累时（八秒复位） 0～9999天23时59分 24 1～6
频率 1～9999Hz 25 1、3
频率 1.0～999.9Hz 26 1、3
转速 60～9999RPM 27 1、3
频率/转速通用 0～9999（倍率a、b） 28 1、3
四位可逆计数 0～9999 29 1、3、5
四位可逆计数 0～9999（倍率a） 30 1、3、5
八位可逆计数 0～99999999 31 1、3、5
八位可逆计数 0～99999999（倍率a） 32 1、3、5
