1.1 工程概况
无缝工程中间仓库是一座存储
钢管的自动化仓库，仓库长约360m，宽48.0m，檐口高29.8m，设计为W-550型彩色压
型钢板不保温屋面，屋面坡度i= 1:10。仓库两侧外墙 1.20m 标高处设 900mm高通长的钢
百叶窗通风窗，屋脊处设通长的彩
钢板通风气楼。该仓库由意大利piangdi公司进行初步设计，由北京钢板设计研究总院转化施工图。

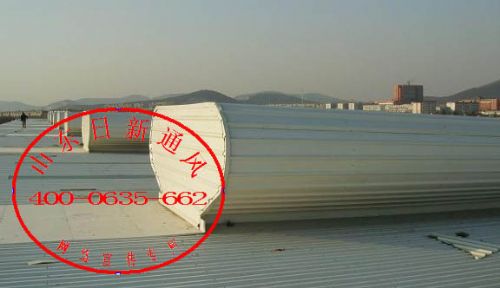

1.2 通风气楼的构造
意大利piangdi公司设计建筑图仅草图示意了通风楼的外观，具体需要北京钢铁设计研究院根据当时国内应用的镀锌
彩钢板副宽来详细转换。为了确保通风气楼的强度、刚度、通风角度，进行了气楼钢架的计算，放大样、制作实际样板进行淋水试验，*终确定了彩钢板通风气楼的构造，见图2。
图2 通风气楼断面图
1.3 各部件的作用及固定连接
1.3.1 钢架
钢架支撑彩钢板通风气楼。钢架底座采用∠80×8，间距825mm（为了赶W-550彩板模数，设计间距不大于1000mm），在屋面压型彩板安装前安装或同时安装，钢架底座与屋脊
檩条用M12×50
螺栓固定；钢架采用-80×10
带钢弯折成型，与底座
角钢焊接。
1.3.2 泛水板
将通风气楼上部排水顺屋面排走，防止雨水通过屋脊进入室内。泛水板做法同屋脊盖板，采用δ=0.8mm镀锌彩板加工成型，泛水板与其端部挡雨板及
屋面板端部
堵头一起，防止风力灌水、反爬水，做法详见节点图（见图3），泛水板将屋面板与气楼钢架间接地连接起来。
图3 泛水板节点 1.3.3 防雨盖板
钢架顶部附件，防雨盖板悬挑长度影响防雨效果及通风效果。
防雨盖板固定在钢架上，采用δ=0.8 mm镀锌彩板加工成型，防雨盖板之间搭接长度200mm,搭接处抹建筑
防水胶。
1.3.4
风帽通风气楼的外壳要有足够的刚度，折角尽量减少风的载荷。风帽采用δ=1.0mm镀锌彩板加工成型，上下口折边加强风帽的刚度，风帽展开宽度较大，受镀锌彩钢板的幅宽限制。
1.3.5 隔板
支撑风帽，将风帽与钢架及防雨板连成一体。隔板折边宽度50mm,因隔板外形不规则，加工难度较大，应保证隔板下料尺寸，认真加工。隔板应采用1.0mm彩钢板加工，隔板安装间距同钢架间距825mm。
1.3.6 堵头
气楼端部
封头，堵头上部与防雨板及风帽连接固定，下部与横向泛水板固定。堵头采用1.0 mm彩钢板加工成型。
2 通风气楼的施工
2.1 施工顺序
钢架制作、气楼附件制作→钢架安装→屋面板安装→泛水板安装→防雨盖板安装→隔板安装→风帽安装→堵头封闭（含横向泛水板）→交工验收。钢架安装随屋面板安装同时进行，钢架可以整体制作整体安装，也可以先安装钢架底座，再焊接钢架主体，但应做好补漆工作。
2.2 加工
根据施工详图提出附件加工计划，风帽及隔板放1:1大样复核后加工。加工风帽附件时，制作靠板随时检查附件加工角度尺寸，如有偏差，及时调整。
除隔板之外，其余附件均可用折边机折压成型，加工时认真号料，附件加工各尺寸误差控制在2.0 mm之内。
泛水板配套使用的
挡水板及堵头板均属于 W-550 压型板的标准件，可以订购成品，亦可自己做模压制。
所有附件加工运输时，避免彩钢板表面烤漆层损坏。
隔板开始加工时，钣金工人加工折边，由于进度太慢，制作了简易胎具压制成型，提高了效率，同时减小隔板的加工误差，保证了隔板尺寸的统一性，保证彩钢板通风气楼外观流畅、整洁、美观。
2.3 安装
1）安装时附件搭接处涂抹建筑防水胶，并注意搭接方向，即搭接口顺主导风向施工。
2）泛水板节点类同屋脊盖板做法，有国家标注节点做法。泛水板与其端部挡雨板及屋面板端部堵头一起，防止风力灌水、反爬水，该节点是防水关键点，应严格按照图3施工。
3）所有附件轻拿轻放，避免损坏彩钢板表面保护层。
4）气楼安装时，附件按计划进场，当日没有安装完毕的附件要捆绑牢固，防止大风吹落损坏或伤人。
5）改进：竣工验收时，业主同设计方提出了改进意见，在风帽下端翻边处与泛水板之间加设支架，以防止风帽底部的变形。
3 结语
中间仓库彩钢板通风气楼施工完毕后，正好经历了一场狂风暴雨的校验，该仓库内滴水未进，而相邻车间因开启式通风
天窗关闭不及时，其车间内水流成河。中间仓库建成投产后，经长期雨雪检验，未见渗漏。仓库内空气清新，其通风效果良好。实践证明：
1）彩钢板通风气楼通风效果好。
2）投资少，每 m 通风气楼耗钢 23.1 kg，彩钢板 4.56 ㎡。
3）百叶窗和彩钢板通风气楼无需开启关闭，运行及维护费用低。
4）彩钢板通风气楼经久耐用。
彩钢板通风气楼可与各种型号的屋面板配套使用，屋脊洞口以上节点构造按图2施工，其余均使用屋面板材的相关节点。彩钢板通风气楼视通风需要，可按照图2放大比例设计施工，风帽可分两部分加工安装时搭接，以解决彩钢板宽限制问题。随着轻钢厂房快速发展，彩钢板通风气楼将应用于对温度变化要求不严格的车间、仓库、储仓等工程中，发挥其重要的作用。
