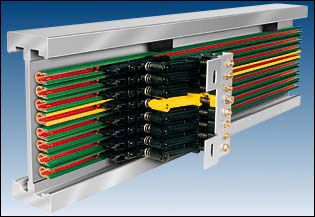

HXPnR-M、HXPnR-C、HXPnR- Ω系列单极组合式
滑触线由M型、C型、Ω型铜导管与相配置的PVC
绝缘护套、外置式集电器以及与之相对应的支架、端口、喇叭口、
接头滑座等组件组合而成。
该产品以其体积小、结构紧凑、性能稳定、组合自由等特点被广泛地应用于汽车、邮电、机械、化工、烟草、电器等行业的
输送线、检测线作为移动供电和信号传输。
HXPnR-M、HXPnR-C、HXPnR- Ω 系列单极组合式滑触线
型号规格
滑触线截面尺寸（mm)
载流量(A)
适配置式集电器
A
B
C
HXPnR-M-100
15.2
9.6
3.8
100
MJD-100-M1、MJD100-M2
HXPnR-C-120
15.8
14.8
5.4
120
MJD-120-C1、MJD120-C2
HXPnR- Ω-100
17.8
12
6.1
100
MJD-100- Ω
注：1、滑触线标准长度：4m。2、HXPnR-M与HXPnR-C以及HXPnR- Ω性能相同，几何形状不同。
