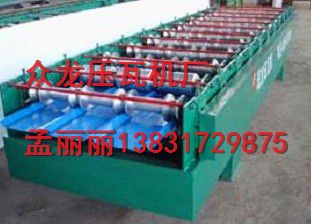

主要由左、右机体、底部连杆、顶部机箱盖、滑动座、六方转轮、
皮带轮、
齿轮机构、槽轮机构、凸轮机构、
润滑泵、油路系统、电控部分等组成。
上模冲压工序：由电动机经过皮带轮，带动输入轴，经小齿轮，大齿轮，带动上轴，通过一套凸轮机构带动装有上模的滑动座上下运动，实现压瓦。设备应经常擦拭，保持清洁，不许有泥污积水。
特点：
采用高水平自动控制软件，实现生产信息化管理。
整个机组自动化控制系统采用高集成的网络，使自动化系统性能更优越。

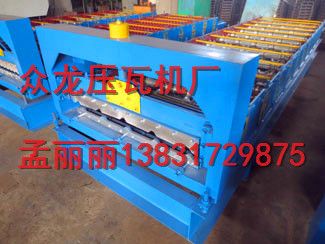

该彩钢
压瓦机具有操作、维护、保养以及机械的调试、模具更换容易等优点。
技术参数：
机器重2.6吨左右，长6.2m*宽1.3M*高1.2m
被动放料：手动涨紧，被动放料
放料架承重：5T
机架：采用250H钢焊接
成型机导向进料架形式：侧向滑板式

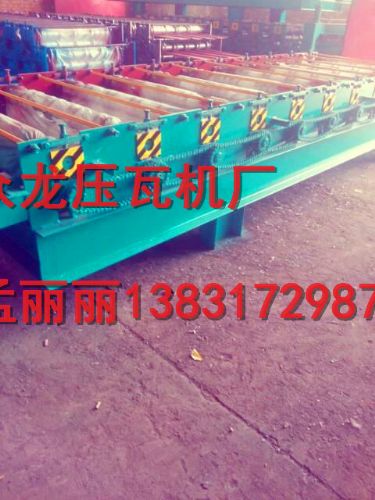

成型机形式：墙板式链传动
轴径：￠72㎜
链条：0.6寸单排
成型机
电机功率：3KW
成型机线速度：8m/min
成型机道数：11道
轧辊材料：优质45＃钢煅打件
液压站电机：3kw
液压站
油泵：

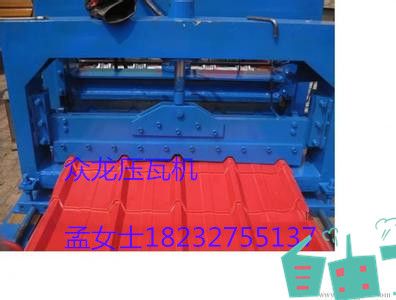

齿轮泵 切断方式：液压剪切
成型
剪刀片材料：Cr12
剪切刀片热处理:HRC58°-60°
轧制厚度：0.3-0.8MM
材料展开宽度：1000mm
长度定尺精度：±2mm
